Introduzione: il limite energetico del diserbo purely-Laser e la lentezza meccanica
Nel percorso di sviluppo verso un'agricoltura biologica totalmente affrancata dall'impiego di prodotti fitosanitari di sintesi, due tecnologie di diserbo fisico di precisione sono emerse con forza negli ultimi anni: il diserbo meccanico selettivo (zappette e dita rotanti) e il diserbo fotonico contactless (laser).
Ciascuna di queste due tecnologie presenta tuttavia punti di forza e limiti operativi speculari:
- Diserbo Meccanico Inter-Fila e Intra-Fila: È molto economico dal punto di vista energetico per unità di superficie e permette di coprire rapidamente grandi ampiezze di lavoro (alte velocità di avanzamento). Tuttavia, nell'area adiacente al colletto della pianta (intra-fila stretto < 2 cm), gli utensili meccanici rischiano di danneggiare le radici o richiedono riduzioni drastiche della velocità di avanzamento per evitare impatti.
- Diserbo Laser Contactless: Offre una chirurgia millimetrica assoluta, azzera il disturbo al suolo e neutralizza le infestanti situate a ridosso del fusto della coltura. Tuttavia, la neutralizzazione della biomassa tramite calore richiede un elevato consumo di potenza elettrica (centinaia di Watt per sorgente). Utilizzare il laser per neutralizzare tutte le erbe infestanti, comprese quelle presenti nello spazio inter-fila, richiederebbe generatori energetici enormi, appesantendo la macchina e riducendone la velocità operativa a poche centinaia di metri all'ora.

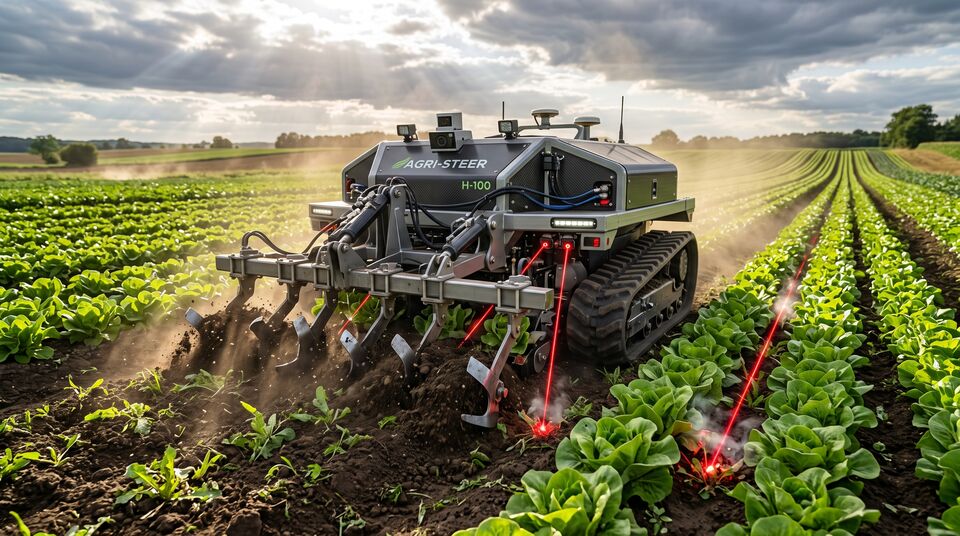

Per superare questo vicolo cieco tecnologico, la ricerca meccatronica più avanzata ha ideato i Sistemi Collaborativi Ibridi Meccanico-Laser. In queste architetture di nuova generazione, la velocità della sarchiatura meccanica e la chirurgia del diserbo fotonico vengono integrate in una sola macchina operatrice, ottimizzando il consumo di energia e massimizzando la resa oraria in campo.
Architettura del sistema ibrido: divisione dei compiti e distribuzione spaziale

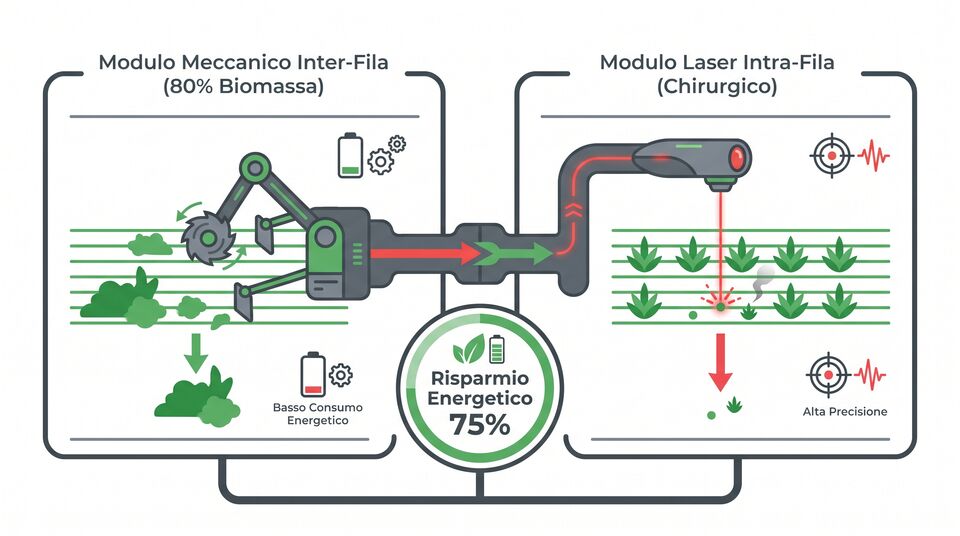

L'architettura funzionale di un sistema collaborativo ibrido si basa su una rigorosa divisione spaziale e biologica dei compiti di neutralizzazione delle infestanti lungo la superficie del campo:
┌─────────────────────────────────────────┐
│ SISTEMA COLLABORATIVO IBRIDO │
└─────────────────────────────────────────┘
│
┌──────────────────────────┴──────────────────────────┐
▼ ▼
┌──────────────────────────────┐ ┌──────────────────────────────┐
│ SOTTOSISTEMA 1: MECCANICO │ │ SOTTOSISTEMA 2: FOTONICO │
│ (Zappette / Dita Rotanti) │ │ (Laser a Fibra 1940 nm) │
│ - Ambito: Spazio Inter-Fila │ │ - Ambito: Zona Intra-Fila │
│ - Target: Elevata Biomassa │ │ - Target: Malerbe < 2 cm │
│ - Consumo Energetico: Basso │ │ - Consumo Energetico: Mirato│
└──────────────────────────────┘ └──────────────────────────────┘
- Modulo Meccanico Inter-Fila (Lavorazione Massiva): Utensili passivi o attivi (zappette sagomate, dischi sarchianti) lavorano lo spazio compreso tra le file coltivate. Questo modulo rimuove oltre l'80-85% della biomassa totale delle infestanti presenti nell'appezzamento con un consumo energetico modesto (pura forza di trazione).

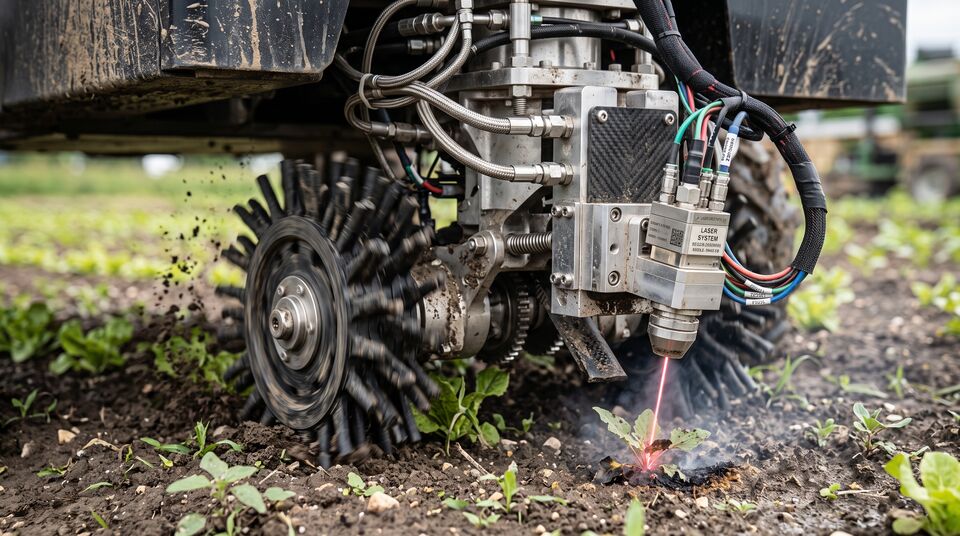

- Modulo Fotonico Laser Intra-Fila (Lavorazione Chirurgica): Unità ottiche laser a fibra (operanti a 1940 nm) guidate da telecamere ad alta frequenza e GPU Edge intervengono esclusivamente nella fascia critica di 2-4 cm attorno al colletto della pianta coltivata. Il laser colpisce unicamente i meristemi delle infestanti scampate alla sarchiatura meccanica.
Modello di ottimizzazione energetica e bilancio di potenza
L'adozione dell'architettura ibrida permette di ridurre vertiginosamente il fabbisogno di potenza elettrica di bordo rispetto a un sistema purely-laser.
Consideriamo un campo di orticole con una densità media di infestanti pari a 100 piante/m², di cui 80 situate nell'inter-fila e 20 nell'intra-fila stretto.
Confronto del consumo energetico teorico:
Dove:
- Ntotale = 100 infestanti/m²
- Nintrarow = 20 infestanti/m² (l'80% viene eliminato dalle zappette meccaniche a costo elettrico zero).
- Esingleweed: Energia necessaria per l'inattivazione del meristema (~ 10 Joules).
Bilancio di Potenza Elettrica Richiesta per un'Ampiezza di 2 metri
[ Sistema Full Laser ] ████████████████████████████████ 12.0 kW (Generatore Pesante)
[ Sistema Ibrido Mecc-Laser] ██████ 2.4 kW (Batteria / Generatore Compatto)
Come dimostrano i dati sperimentali di letteratura (es. studi su prototipi ibridi DEM-MBD e progetti europei), il sistema collaborativo ibrido abbatte il consumo energetico elettrico dell'intero impianto del 75 - 80%. Questo risparmio energetico consente di:
- Utilizzare pacchi batterie al litio di dimensioni e peso contenuti, riducendo il calpestio del suolo.
- Incrementare la velocità di avanzamento della macchina in campo da 0.8 km/h fino a 2.5 - 3.5 km/h, triplicando la capacità operativa oraria (ha/ora).
Modellazione numerica DEM-MBD per la simulazione degli utensili meccanici
Per garantire che il modulo meccanico non proietti zolle di terra o sassi nell'area di scansione delle teste ottiche laser, la progettazione delle macchine ibride impiega avanzati strumenti di simulazione numerica accoppiata:
- DEM (Discrete Element Method): Modella il comportamento del terreno come un insieme di milioni di particelle sferiche interagenti, simulando la coesione, l'umidità e la frattura del suolo sotto l'azione della zappetta.
- MBD (Multi-Body Dynamics): Modella la cinematica e le forze di reazione della struttura meccanica dell'attrezzo.
L'accoppiamento DEM-MBD permette agli ingegneri meccatronici di ottimizzare l'angolo di spoglia delle lame e la velocità di rotazione degli organi sarchianti, garantendo che il terreno smosso rimanga confinato al centro dell'inter-fila, lasciando la superficie dell'intra-fila perfettamente nitida per la scansione delle telecamere e del raggio laser.
Integrazione con la mappatura aerea da drone ITALDRONI
L'efficienza di un sistema ibrido meccanico-laser raggiunge il massimo livello quando la macchina viene alimentata dai dati di telerilevamento prodotti dai droni ITALDRONI.
Grazie alla consulenza di piloti professionisti come Dimitri Albino, i sorvoli preventivi con droni equipaggiati con sensori ad alta risoluzione producono una mappa dettagliata della Ripartizione della Biomassa sul campo:
[ Sorvolo Preventivo Drone ITALDRONI ]
│
▼
[ Mappa della Ripartizione Spatial della Biomassa ]
│
▼
[ Controllo Dinamico Attrezzatura Ibrida ] ├── Zone a prevalenza Inter-Fila ──► Massima Velocità Meccanica / Stand-by Laser └── Zone ad alta densità Intra-Fila ──► Attivazione Chirurgica Laser Fotonico
Se la mappa da drone segnala che una porzione dell'appezzamento presenta una crescita di infestanti concentrata esclusivamente nell'inter-fila, il sistema ibrido disattiva temporaneamente i moduli laser e aumenta la velocità di avanzamento meccanico. Viceversa, in corrispondenza di focolai intensi nell'intra-fila, la macchina riduce la velocità per consentire alle teste laser di completare l'inattivazione fotonica di tutte le piantine bersaglio.
Conclusioni e prospettive tecniche
I sistemi collaborativi ibridi meccanico-laser rappresentano l'anello di congiunzione ideale tra la robustezza ed economicità della meccanica tradizionale e la precisione chirurgica della fotonica moderna.
Abbattendo i consumi energetici e incrementando le velocità di lavoro, queste soluzioni ibride stanno accelerando l'adozione della robotica a impatto zero nelle aziende agricole biologiche e ad alta sostenibilità, offrendo un'alternativa concreta, scalabile ed economicamente vantaggiosa all'uso degli erbicidi chimici.
Approfondimento progettuale: gestione della polvere e sistemi di pulizia ottica attiva
Un aspetto ingegneristico fondamentale nella progettazione dei robot collaborativi ibridi meccanico-laser è la protezione delle componenti ottiche ad alta sensibilità (lenti F-Theta, telecamere di visione e specchi galvanometrici) dalla polvere e dai detriti generati dalle zappette sarchianti dell'inter-fila.
Sistema di Protezione Ottica a Lama d'Aria (Air Knife System)
[ Compressore di Bordo ] ──► Filtro HEPA ──► Generatore Lama d'Aria Focale
│
▼
[ Flusso d'Aria in Pressione ] ══════════════════► Barriera Protettiva Anti-Polvere sulle Lenti
Per prevenire l'accumulo di polvere sulla finestra di uscita del fascio laser – che causerebbe l'assorbimento parziale dell'energia ottica e il surriscaldamento della lente – le teste laser ibride integrano una lama d'aria ad alta pressione (Air Knife) alimentata da un micro-compressore pneumatico a bordo del robot.
La lama d'aria crea una barriera di sovrappressione continua attorno al gruppo ottico, deviando i granelli di polvere e le particelle di terreno sollevate dalle zappette meccaniche. Inoltre, gli ugelli di scansione sono dotati di sensori pirometrici di temperatura che rilevano l'eventuale deposito di sporcizia sulle lenti, interrompendo temporaneamente il laser e attivando un ciclo automatico di pulizia ad aria compressa.
