Sistemi di sicurezza attiva e sensoristica di bordo per agro-Robot autonomi (ISO 18497)

Introduzione: la sicurezza nella robotica agricola senza conducente

L'introduzione nei campi agricoli di macchine operatrici e robot mobili completamente autonomi — privi di operatore a bordo — pone sfide cruciali in materia di sicurezza attiva, incolumità delle persone e responsabilità civile. Un agro-robot che pesa da diverse centinaia di chilogrammi fino a 2-3 tonnellate, operando in campo aperto o in frutteti accessibili a lavoratori, animali domestici o visitatori, deve garantire standard di affidabilità assoluti nell'evitamento degli ostacoli e nella gestione delle emergenze.

A livello internazionale, la norma di riferimento che disciplina la sicurezza delle macchine agricole autonome è la ISO 18497 (Agricultural machinery and tractors — Safety of highly automated machinery). Questo standard impone che qualsiasi veicolo agricolo autonomo sia dotato di una ridondanza di sistemi di percezione capaci di rilevare ostacoli fissi o mobili, arrestare istantaneamente il mezzo in caso di guasto o intrusione, e rimanere confinato all'interno di confini geografici virtuali ben definiti (Geofencing).

L'Architettura sensoriale di bordo per la perfezione percettiva

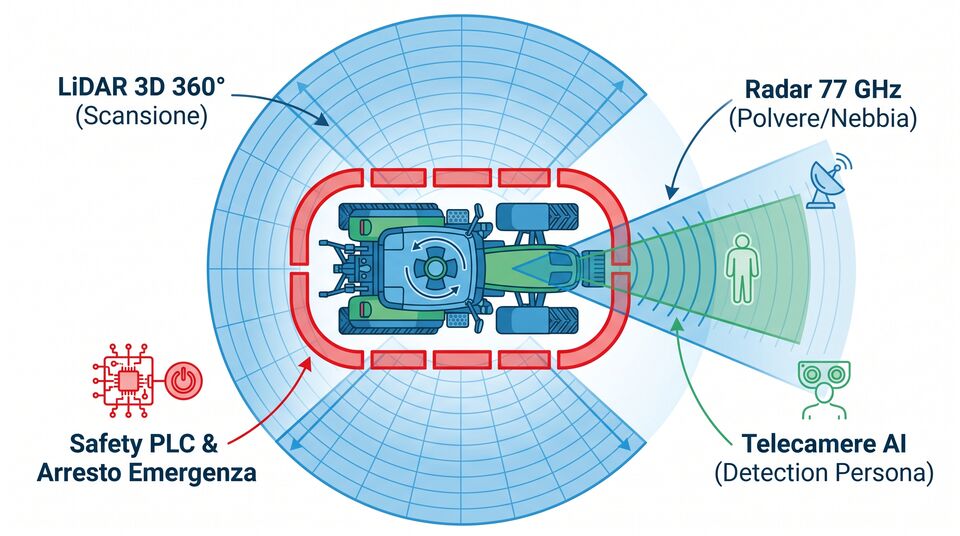

Sensori di sicurezza del robot: LiDAR 3D 360°, radar 77 GHz, telecamere e arresto di emergenza — LiDAR, radar e telecamere sovrappongono le letture e fermano la macchina al minimo dubbio.

Per conformarsi alla norma ISO 18497 e assicurare un livello di garanzia PL d / SIL 2 (Performance Level d / Safety Integrity Level 2), un agro-robot integra una suite sensoriale ridondante operante su diverse lunghezze d'onda e architetture fisiche:

[ LiDAR 3D 360° / Solid-State ] ──┐ [ Radar ad Onde Millimetriche ] ──┼──> [ Sensor Fusion & Safety PLC ] ──> [ Sistema Frenante & Cut-Off Power ] [ Camere Stereoscopiche AI ] ──┘ (Verifica Inviolabilità Spazio) (Arresto d'Emergenza < 100 ms)

LiDAR 3D 360° e Solid-State LiDAR: Sensori laser ottici che scansionano l'ambiente circostante generando centinaia di migliaia di punti al secondo. Rilevano la presenza di persone, animali, pali di testata o attrezzi lasciati sul terreno con precisione millimetrica.
Radar a Onde Millimetriche (77-79 GHz): A differenza delle fotocamere ottiche, il radar penetra nebbia, polvere di cantiere, pioggia battente e luce solare diretta abbagliante, garantendo la rilevazione di ostacoli fisici anche in condizioni di visibilità zero.
Telecamere Stereoscopiche con AI Edge Integrata: Moduli a doppia lente che calcolano la mappa di profondità tramite parallasse visiva. Gli algoritmi di Object Detection classificano la natura dell'ostacolo (es. operatore umano vs zolla di terra).
Bumper Meccanici Tattili e Sensori di Tatto: Paraurti perimetrali ad azione meccanica o capacitiva che interrompono immediatamente l'alimentazione idraulica/elettrica al minimo contatto fisico.

Il ruolo di mappatura e geofencing preventivo dei droni ITALDRONI

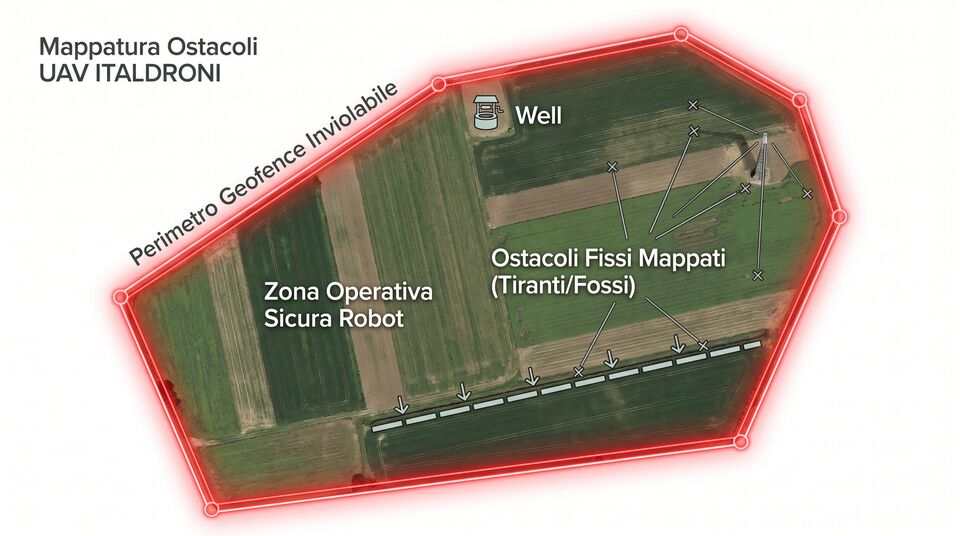

Mappatura UAV degli ostacoli fissi con perimetro geofence e zona operativa sicura per il robot di superficie — Il geofence tracciato dal drone protegge pozzi, tiranti e fossi lungo il percorso del robot.

La sicurezza di un sistema robotico da campo non inizia quando la macchina accende i motori, ma durante la fase di pianificazione digitale della missione.

Prima di immettere una flotta di robot autonomi in un appezzamento, l'azienda ricorre ai servizi di telerilevamento e mappatura eseguiti da ITALDRONI. Sotto la direzione di Dimitri Albino, pilota professionista certificato EU-STS esperto in rilievi di precisione:

[ Sorvolo Fotogrammetrico UAV ] ---> [ Rilevamento Ostacoli Fissi ] ---> [ Generazione Mappa Geofencing ] ---> [ Caricamento Safety PLC Robot ]

Mappatura Centimetrica degli Ostacoli Fissi: Il drone fotografa il campo generando ortomosaici con GSD sub-centimetrico, identificando pozzetti di irrigazione, tiranti di vigneti, fossi di scolo, rocce affioranti e cavi elettrici aerei.
Generazione del Perimetro di Sicurezza (Geofence): Viene creato un file vettoriale georeferenziato (Safety Geofence) che delimita la zona operativa del robot. Se per un errore di navigazione GPS il robot tenta di varcare la linea di confine del Geofence, il Safety PLC di bordo blocca immediatamente la trazione.

Analisi delle prestazioni dei sistemi di sicurezza (ISO 18497)

Conclusioni

La sicurezza attiva rappresenta il prerequisito fondamentale per la diffusione su larga scala della robotica agricola autonoma. Integrando le linee guida della norma ISO 18497, una suite sensoriale di bordo ridondante e i rilievi fotogrammetrici preventivi ad alta precisione forniti dai droni ITALDRONI, gli agricoltori possono adottare macchine prive di conducente con la massima serenità, garantendo la tutela dei lavoratori e una totale efficienza operativa.

Approfondimento tecnico: algoritmi di sensor fusion e ridondanza dei circuiti di emergenza

L'integrazione dei dati provenienti da sensori eterogenei (LiDAR, Radar a onde millimetriche, telecamere stereo ed encoder ruota) viene effettuata tramite algoritmi avanzati di Sensor Fusion basati sul Filtro di Kalman Esteso (EKF). L'algoritmo calcola una matrice di probabilità di presenza dell'ostacolo: se due o più sensori indipendenti confermano la presenza di un oggetto dinamico a meno di 2,5 metri di distanza, il Safety PLC attiva la frenata di servizio prolungata; se la distanza scende sotto 1,0 metro, viene attivato l'arresto d'emergenza rigido (E-Stop).

I circuiti di alimentazione elettrica e frenatura pneumatica/idraulica sono progettati secondo la filosofia Fail-Safe: i freni di stazionamento ad accumulo di molla sono mantenuti aperti dalla pressione idraulica; in caso di perdita improvvisa di pressione o di taglio dei cavi di segnale, le molle scattano meccanicamente bloccando le ruote in meno di 50 millisecondi.

Protocolli di test e certificazione ISO 18497 sul campo

La validazione dei sistemi di sicurezza attiva secondo lo standard ISO 18497 prevede una serie di prove di arresto ed evitamento ostacoli condotte in condizioni estreme:

Test con Ostacolo Fisso Inaspettato: Un manichino rappresentante un operatore umano viene posizionato improvvisamente lungo la rotta del robot a 5 km/h. Il sistema LiDAR/Radar deve rilevare l'ostacolo e arrestare la macchina mantenendo una distanza di sicurezza residua > 50 cm.
Test di Perdita di Segnale GNSS: In prossimità di fitte alberature o canaloni montani, se il segnale satellitare RTK viene oscurato, l'odometria inerziale (IMU + encoder ruota) mantiene la rotta per 30 secondi; superato questo intervallo senza riaggancio del segnale, il robot si arresta in sicurezza.

Integrazione dei requisiti di sicurezza nella gestione remota delle flotte

I sistemi di sicurezza ISO 18497 dialogano in tempo reale con il centro di controllo remoto dell'azienda via protocollo di comunicazione sicura MQTT con crittografia TLS 1.3. Qualsiasi evento di arresto d'emergenza o deviazione dal perimetro Geofence viene notificato istantaneamente sullo smartphone dell'operatore, corredato dalle immagini della fotocamera di bordo che inquadra l'ostacolo rilevato, consentendo il ripristino rapido o l'aggiornamento della mappa di navigazione.

Il geofencing di precisione mappato dai droni ITALDRONI

Il corretto funzionamento dei sistemi di sicurezza attiva secondo la norma ISO 18497 richiede la definizione di un perimetro virtuale d'ambiente (Geofence) privo di errori. La flotta ITALDRONI, sotto la supervisione di Dimitri Albino, esegue il rilievo perimetrale dell'appezzamento individuando ostacoli fissi, tiranti di vigneti e fossi di scolo. La mappa georeferenziata viene caricata nel Safety PLC del robot, garantendo che la macchina operatrice rimanga confinata all'interno dell'area di lavoro autorizzata in totale sicurezza.
