Sistemi cinematici di guida, posizionamento RTK e azionamenti elettromeccanici nei robot agricoli
L'automazione delle operazioni colturali – e in particolare il diserbo selettivo intra-fila, la semina di precisione…
Introduzione: la necessità della precisione millimetrica in campo
L'automazione delle operazioni colturali – e in particolare il diserbo selettivo intra-fila, la semina di precisione e il telerilevamento – richiede livelli di accuratezza spaziale inimmaginabili fino a poche decine di anni fa. Un robot agricolo o un drone che opera all'interno di una coltura ad alta densità deve muoversi con un margine di errore della traiettoria inferiore a ± 1 centimetro. Un'oscillazione incontrollata del telaio o una deviazione della rotta di soli due centimetri può causare la distruzione della pianta coltivata, l'impatto degli utensili contro i fusti o lo sviamento del raggio laser dal bersaglio.
Raggiungere e mantenere questa precisione millimetrica in un ambiente ostile come il campo aperto – caratterizzato da terreno sconnesso, pendenze laterali, slittamento delle ruote, zolle e assenza di riferimenti strutturali fissi – è possibile solo grazie alla perfetta integrazione tra tre pilastri della meccatronica moderna:
- Sistemi di Posizionamento RTK-GNSS (Real-Time Kinematic) a doppia frequenza.
- Modelli di Controllo Cinematico e Dinamico con compensazione dell'assetto IMU (Unità di Misura Inerziale).
- Azionamenti Elettromeccanici ad Alta Risposta (motori brushless, sterzo steer-by-wire, attuatori lineari).
Questo articolo esamina nel dettaglio l'architettura dei sistemi di posizionamento e trazione che guidano la nuova generazione di robot e droni agricoli.

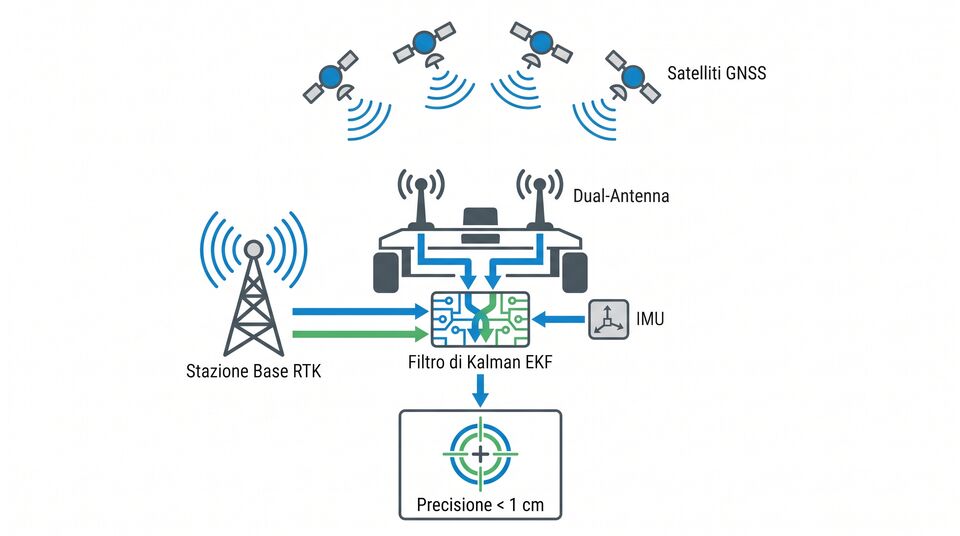

Architettura del posizionamento RTK-GNSS a doppia antenna
Il posizionamento satellitare standard (GNSS tradizionale) offre un'accuratezza di qualche metro, del tutto insufficiente per le operazioni agricole di precisione. Per abbattere l'errore a livello centimetrico (1-2 cm), si utilizza la tecnologia RTK (Real-Time Kinematic).
┌─────────────────────────────────────────────────────────────────────┐
│ Costellazione Satellitare │ │ Stazione Base RTK Fissa │
│ (GPS, GLONASS, Galileo, Beidou)│ │ (Coordinate Note a Terra) │
│ └───────────────┬────────────────┘ │
│ └───────────────┬────────────────┘ │
│ (Segnale GNSS Grezzo) │
│ ▼ ▼ │
└─────────────────────────────────────────────────────────────────────┘
▼
┌─────────────────────────────────────────────────────────────────────┐
│ Ricevitore RTK Rover a Bordo del Robot │
│ Calcolo della Fase della Portante ──► Accuratezza Posizione < 1 │
│ cm │
└─────────────────────────────────────────────────────────────────────┘
Il principio di funzionamento della correzione RTK:
La tecnologia RTK si basa sulla misura della fase della frequenza portante dei segnali satellitari e sull'impiego di una Stazione Base Fissa situata a coordinate note all'interno dell'azienda agricola (o collegata tramite rete cellulare NTRIP).
- La stazione base calcola istante per istante l'errore indotto dalle distorsioni ionosferiche e troposferiche sul segnale satellitare.
- La base invia un messaggio di correzione differenziale (formato RTCM 3.x) al ricevitore Rover installato sul robot tramite radiofrequenza UHF o modems 4G/5G.
- Il ricevitore del robot applica le correzioni in tempo reale con frequenze di aggiornamento di 10 - 20 Hz (10-20 calcoli al secondo), raggiungendo una precisione di posizionamento assoluto pari a ± 10 mm.
Sistemi a doppia antenna (Dual-Antenna Heading):

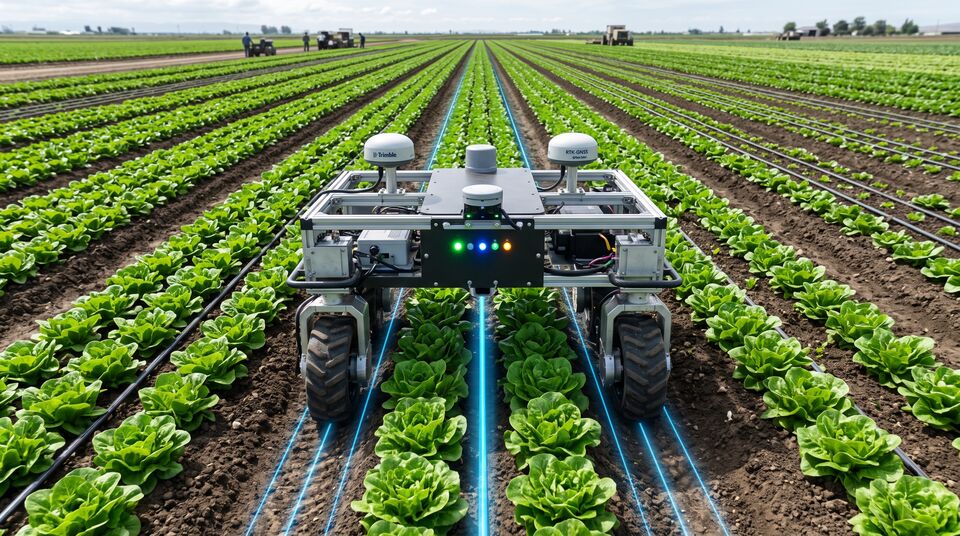

Nei robot agricoli a bassa velocità, l'impiego di una singola antenna GNSS non consente di determinare con precisione l'orientamento della macchina (Heading) quando il veicolo è fermo o si muove a passo d'uomo. L'installazione di due antenne GNSS-RTK posizionate alle estremità del telaio permette di calcolare istantaneamente l'angolo di azimut della macchina tramite triangolazione diretta, indipendentemente dalla velocità di avanzamento.
Modellazione cinematica del veicolo e compensazione inerziale IMU

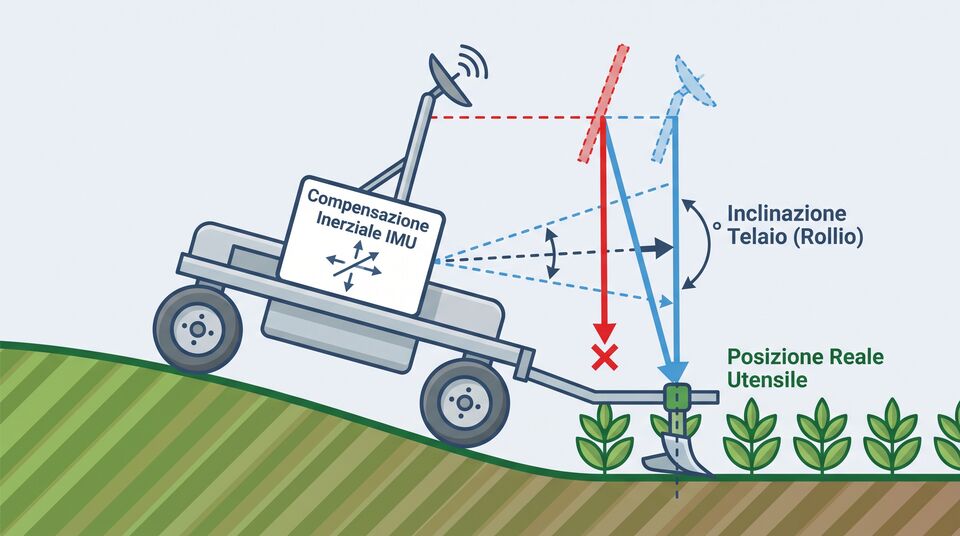

La sola posizione GPS non è sufficiente a garantire la precisione sul terreno. Quando il robot si muove su un terreno inclinato o attraversa un solco, il telaio si inclina ruotando sugli assi di Rollio (Roll), Beccheggio (Pitch) e Imbardata (Yaw). Poiché l'antenna GPS è montata sulla parte alta della macchina, un'inclinazione laterale di soli 5° può spostare la posizione teorica dell'utensile a terra di oltre 10-15 centimetri!
┌───────────────────────────────┐ │ (Posizione GPS Grezza) │ └────────────────┬────────────────┘ ▼ ┌───────────────────────────────┐ │ Filtro di Kalman Esteso EKF │ └─────────────────────────────────┘ │ ▼
[ Posizione Reale Corretta dell'Utensile a Terra (X, Y, Z) ]
Il Filtro di Kalman fonde i dati ad alta frequenza dell'IMU (100-500 Hz) con le correzioni GPS (10-20 Hz), calcolando istante per istante la posizione reale degli organi lavoranti al livello del suolo con un ritardo di calcolo (latency) impercettibile.
---
## Azionamenti Elettromeccanici ad Alta Efficienza: Steer-By-Wire e Motori In-Wheel
La precisione calcolata dal software deve essere tradotta in movimento meccanico fluido sul terreno. La robotica moderna sta sostituendo i tradizionali circuiti idraulici con azionamenti 100% elettromeccanici ad alta efficienza:

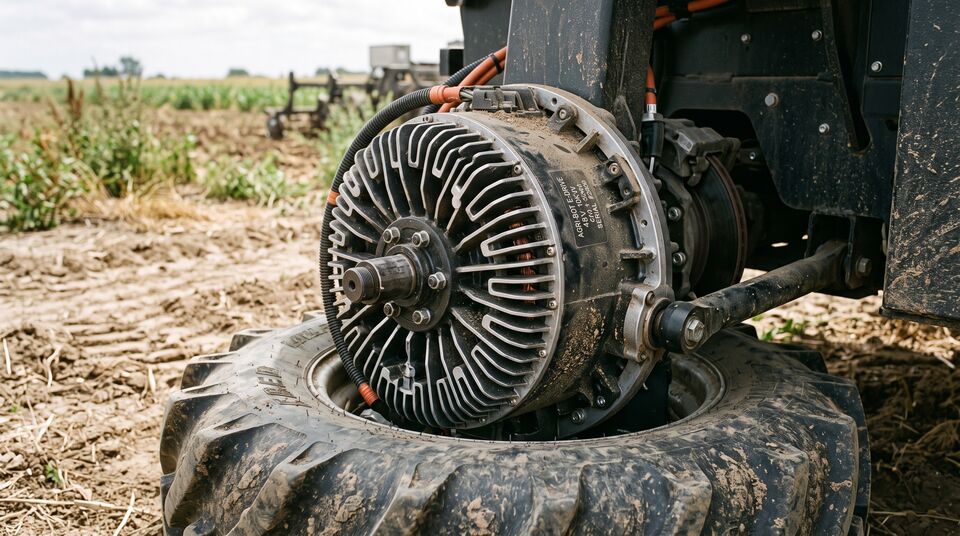

### 1. Motori Elettrici Brushless Integrati nelle Ruote (In-Wheel Motors) I robot agricoli di nuova generazione adottano motori elettrici trifase senza spazzole (Brushless DC / PMSM) alloggiati direttamente all'interno del mozzo di ciascuna ruota, abbinati a riduttori epicicloidali ad alta coppia. Controllo Indipendente della Coppia: Ciascuna ruota viene gestita in modo autonomo dall'ECU. Variando la velocità di rotazione tra le ruote di destra e di sinistra (Torque Vectoring), il robot può curvare su se stesso con raggio di sterzata zero (Zero-Turn*), preservando le testate dei campi. * Efficienza Energetica: Il rendimento elettrico supera il 90%, contro il 60-70% dei sistemi idraulici tradizionali.
### 2. Sistemi di Sterzo Steer-by-Wire L'angolo di sterzatura delle ruote viene regolato da attuatori rotativi o lineari elettromeccanici privi di collegamenti meccanici rigidi con un volante. Un encoder assoluto legge l'angolo di sterzo effettivo con risoluzioni inferiori a 0.1°, consentendo all'algoritmo di guida automatica di effettuare micro-correzioni continue lungo la riga.
---
## Il Ruolo dei Droni ITALDRONI nella Generazione dei Piani di Guida RTK
I sistemi di posizionamento e guida dei robot di superficie traggono un enorme vantaggio competitivo dalla sincronizzazione con le mappe prodotte dai droni di precisione ITALDRONI.
Durante i sorvoli condotti dal pilota esperto Dimitri Albino, i droni ITALDRONI utilizzano la medesima rete di stazioni base RTK impiegata dai robot di terra. Questo garantisce che l'ortomosaico aereo e la mappa del robot condividano la medesima griglia di coordinate geografiche (ETRF2000 / WGS84).
[ Sorvolo Drone ITALDRONI RTK ] ──► Estrazione Linee di Semina (File AB)
│ ▼
[ Sincronizzazione Rete Base RTK ] ──► Caricamento su Robot di Superficie
│ ▼
[ Guida Millimetrica del Robot ] ──► Scostamento < ± 10 mm lungo il Filare
I dati aerei permettono di generare preventivamente le Linee di Guida AB (AB Lines) per il robot prima dell'inizio delle lavorazioni, eliminando la necessità per l'agronomo di tracciare manualmente i punti di rotta sul campo e garantendo che la macchina segua esattamente le linee di semina tracciate dalle seminatrici di precisione.
---
## Conclusioni e Prospettive Tecniche
L'integrazione tra posizionamento RTK a doppia antenna, filtraggio inerziale EKF e azionamenti elettromeccanici rappresenta l'ossatura tecnologica della robotica agricola contemporanea. La disponibilità di piattaforme di calcolo embedded sempre più potenti e il calo dei costi dei ricevitori GNSS multi-costellazione stanno rendendo la guida millimetrica un bene accessibile per tutte le aziende biologiche che puntano all'efficienza operativa e alla sostenibilità.
---
### Approfondimento Meccatronico: Modelli di Slittamento Dinamico e Bordo Cingolato vs Ruotato
Nelle applicazioni di campo aperto su terreni umidi o incoerenti, la precisione di traiettoria del robot non dipende unicamente dalla qualità del segnale GPS-RTK, ma richiede la modellazione continua dei fenomeni di slittamento longitudinale e trasversale (Slip and Skid Dynamics).
Cinematica di Sterzata Differenziale (Skid-Steering Model)
[ Ruota Sinistra (v_L) ] ───┐ ├──► Calcolo Centro Istantaneo di Rotazione (ICR) [ Ruota Destra (v_R) ] ───┘
Quando un robot a sterzata differenziale (Skid-Steer) o cingolato esegue una virata, la forza di attrito con il terreno genera uno slittamento cinematico tra la ruota/cingolo e il suolo. Gli algoritmi di navigazione di bordo integrano encoder ad alta risoluzione montati sugli assi dei motori brushless con le misurazioni dell'IMU a 9 assi.
Calcolando istante per istante il Centro Istantaneo di Rotazione (ICR - Instantaneous Center of Rotation), l'ECU modula la coppia erogata a ciascuna ruota (Torque Vectoring) per compensare la perdita di aderenza indotta da fango o avvallamenti, mantenendo la posizione reale del telaio perfettamente sovrapposta alla rotta teorica con scostamenti inferiori al centimetro.
