Flight log #4: scelta della quota di volo e calcolo del ground sampling distance (GSD) ideale
Nel telerilevamento agricolo ad alta precisione, una delle decisioni tecniche più critiche che il pilota di droni deve assumere…
Introduzione: il compromesso tra risoluzione spaziale e copertura territoriale
Nel telerilevamento agricolo ad alta precisione, una delle decisioni tecniche più critiche che il pilota di droni deve assumere in fase di pianificazione della missione è la determinazione della Quota di Volo (H) rispetto al piano di campagna (AGL - Above Ground Level). Dalla quota di volo dipende in modo matematicamente vincolato il Ground Sampling Distance (GSD), ovvero la dimensione fisica sul terreno rappresentata dal singolo pixel dell'immagine digitale (espressa in cm/pixel o mm/pixel).
La scelta del GSD ideale rappresenta un classico problema di ottimizzazione in cui si scontrano due esigenze opposte:
- Massima Risoluzione Spaziale (GSD < 1,0 cm/pixel): Indispensabile per la conta automatica delle piantine emergenti, l'identificazione di erbe infestanti allo stadio cotiledonare e la segmentazione della singola foglia. Tuttavia, volare a quote basse implica un campo visivo (FOV) ridotto della fotocamera, aumentando enormemente il numero di scatti necessari, il tempo di volo, il consumo di batterie ed il carico computazionale di post-processing.

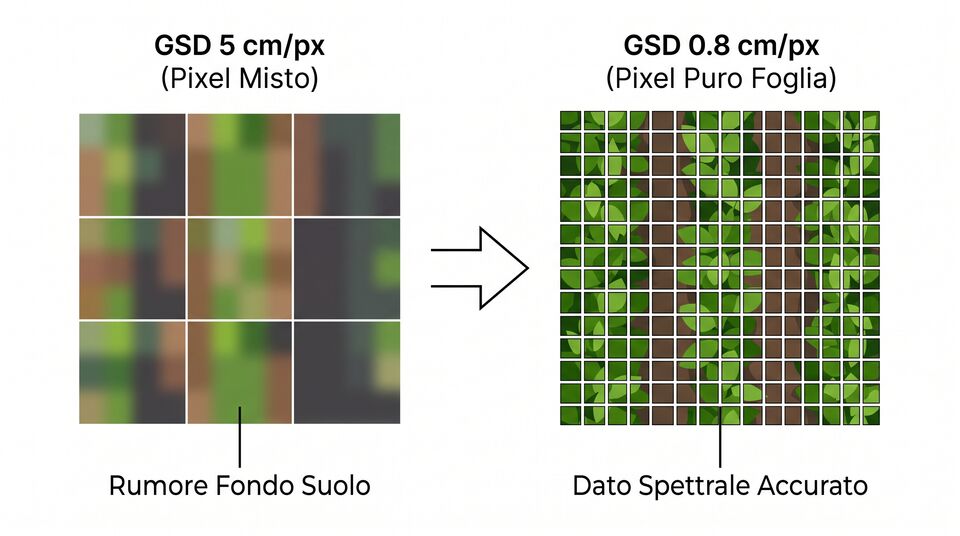

- Massima Copertura Territoriale (GSD > 5,0 cm/pixel): Permette di coprire centinaia di ettari in un singolo volo, riducendo i costi ed il volume dei dati. Ciononostante, un GSD troppo elevato provoca il fenomeno del Pixel Misto (Mixed Pixel Effect), in cui il singolo pixel media la riflettanza della foglia sana, del suolo nudo e dell'ombra, invalidando gli indici spettrali per la diagnosi precoce.
In questo Flight Log #4, Dimitri Albino, pilota professionale certificato EU-STS con abilitazione alle operazioni in BVLOS per ITALDRONI, illustra il modello matematico per il calcolo del GSD ed individua i parametri di quota ideali per ogni obiettivo agronomico.
Il modello matematico per il calcolo del GSD

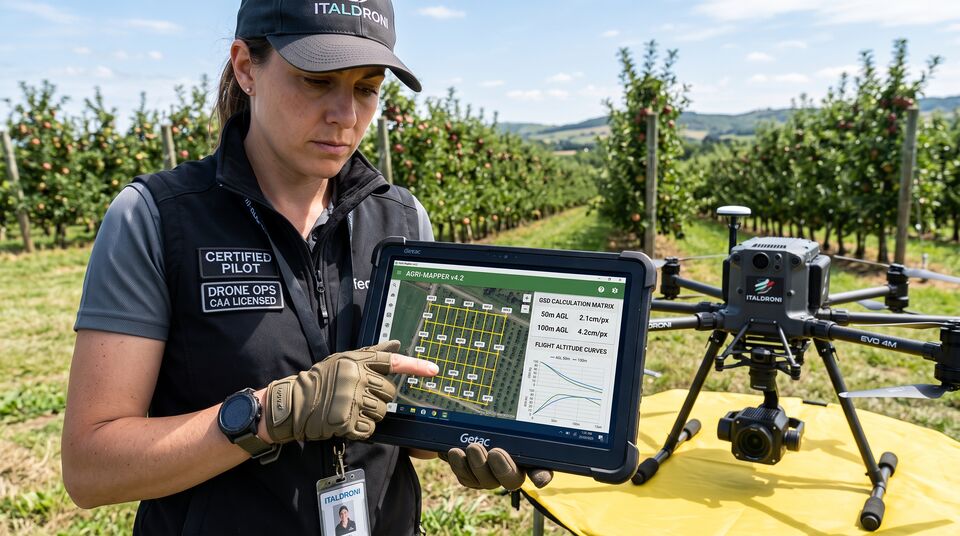

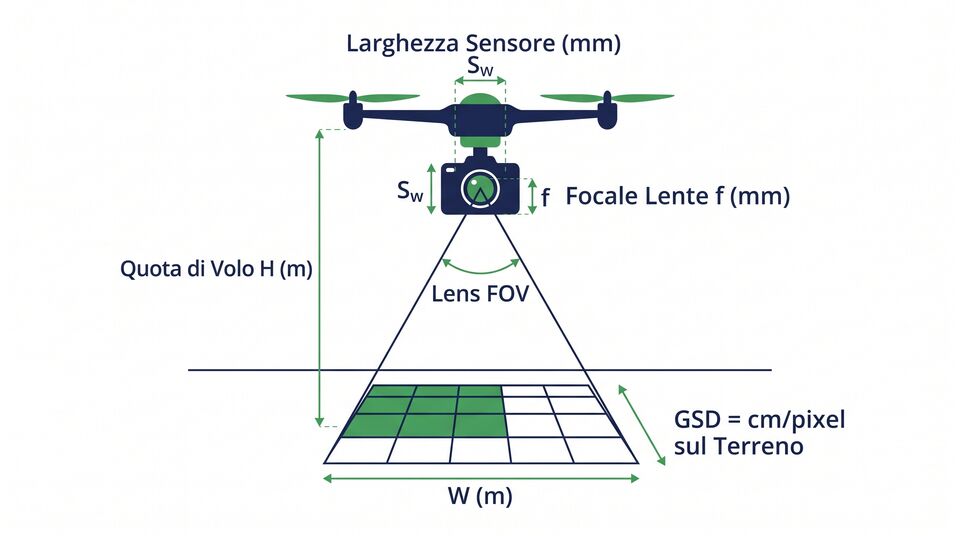

Il Ground Sampling Distance è funzione della quota di volo (H), della lunghezza focale della lente (f), della dimensione fisica del sensore fotografico (Sw × Sh) e della risoluzione in pixel della matrice (Iw × Ih).
Dove:
- GSD: Dimensione del pixel a terra (cm/pixel).
- H: Quota di volo AGL (m).
- Sw: Larghezza fisica del sensore della fotocamera (mm).
- f: Lunghezza focale reale della lente (mm).
- Iw: Risoluzione orizzontale dell'immagine (pixel).
[ FOTOCAMERA DRONE ]
│
/ \ (Angolo di Vista FOV) / / \ Quota di Volo H (m) / / / ================================================= [ TERRENO ] |<-------------- Immagine W (m) ------------->| |<-- GSD (cm) -->| (Singolo Pixel sul Terreno)
Esempio pratico di calcolo con sensore multispettrale ITALDRONI
Si consideri un drone ITALDRONI equipaggiato con sensore multispettrale avente larghezza sensore Sw = 7,13 mm, focale f = 8,0 mm e risoluzione Iw = 2048 pixel:
- Pianificazione Volo a H = 50 m AGL:
- Pianificazione Volo a H = 100 m AGL:
Matrice operativa: quota di volo e GSD raccomandati per obiettivo agronomico
+---------------------------------------------------------------------------------------------------+ | Obiettivo Agronomico | GSD Raccomandato | Quota Volo AGL (m)| Efficienza Oraria (ha/h) | +---------------------------------------------------------------------------------------------------+ +---------------------------------------------------------------------------------------------------+ | Obiettivo Agronomico | GSD Raccomandato | Quota Volo AGL (m)| Efficienza Oraria (ha/h) | +---------------------------------------------------------------------------------------------------+ | Conta Piantine & Fallanze | 0,3 - 0,8 cm/px | 20 - 35 m | 15 - 25 ha/h | | Weed Mapping Cotiledonare | 0,5 - 1,2 cm/px | 30 - 45 m | 25 - 40 ha/h | | Diagnosi Fitosanitaria | 1,5 - 2,5 cm/px | 50 - 70 m | 60 - 90 ha/h | | Zonizzazione Vigoria VRA | 3,0 - 5,0 cm/px | 90 - 120 m | 150 - 250 ha/h (BVLOS) | | Monitoraggio Topo/DTM 3D | 2,0 - 4,0 cm/px | 70 - 100 m | 100 - 180 ha/h | +---------------------------------------------------------------------------------------------------+
## Il Valore Strategico delle Operazioni BVLOS nel Bilanciamento del GSD
Quando si pianificano rilievi su grandi estensioni aziendali (> 300 - 500 ha), volare a quote basse per mantenere un GSD sub-centimetrico implica l'esecuzione di decine di voli distinti.
Attraverso l'autorizzazione alle operazioni in BVLOS (Beyond Visual Line of Sight) gestite da Dimitri Albino sui droni professionali ITALDRONI, è possibile superare i limiti della linea di vista visiva, volando a quote costanti ottimizzate e coprendo centinaia di ettari in un'unica missione continua senza interruzioni logistiche.
---
## Caso Pratico: Ottimizzazione del GSD nella Mappatura di un Pomodoreto Biologico
In un'azienda orticola biologica di 180 ettari in provincia di Piacenza, dove era necessario mappare le emergenze di infestanti e lo stato di nutrizione azotata del pomodoro, è stato applicato il protocollo a doppio GSD di ITALDRONI:
+-----------------------------------------------------------------------------------+
| Parametro di Rilievo | Volo Tradizionale Unico | Strategia Multi-GSD ITALDRONI |
|---|
+-----------------------------------------------------------------------------------+ +-----------------------------------------------------------------------------------+
| Parametro di Rilievo | Volo Tradizionale Unico | Strategia Multi-GSD ITALDRONI |
|---|
+-----------------------------------------------------------------------------------+
| Volo 1 (Macrozona VRA) | H = 100m (GSD 4,3 cm/px) | H = 100m (GSD 4,3 cm/px) - 180ha |
|---|---|---|
| Tempo di Volo Totale | 1,2 ore | 1,8 ore |
| Precisione Detection Mapp. | 64% (Pixel misti su erba) | 96% (Discriminazione netta) |
+-----------------------------------------------------------------------------------+
Dettaglio operativo: l'Impatto dell'Inclinazione del terreno ed il terrain following dinamico
Nelle aree collinari o montane, la quota di volo AGL varia continuamente se il piano di volo viene programmato a quota altimetrica assoluta fissa (AMSL). Se la quota AGL diminuisce quando il drone risale un versante, il GSD diventa più stretto ma aumenta la sovrapposizione laterale ed il rischio di collisione; al contrario, quando il drone scende lungo il versante, la quota AGL aumenta, provocando un peggioramento del GSD ed il rischio di buchi fotogrammetrici. Nelle missioni condotte da Dimitri Albino per ITALDRONI, i droni utilizzano modelli DEM di superficie pre-caricati e sensori Radar altimetrici a 24 GHz in tempo reale per eseguire il Terrain Following Dinamico, mantenendo la quota AGL costantemente uniforme a ± 0,5 m su tutta la traiettoria di volo.
Checklist pre-Volo per la calibrazione del GSD in campo
Prima di decollare per una missione di telerilevamento con i droni ITALDRONI, il pilota Dimitri Albino esegue la seguente procedura di controllo operativo in campo per assicurare che il GSD pianificato corrisponda esattamente al dato reale:
- Verifica della Pressione Barometrica e Temperatura: Taratura dell'altimetro barometrico rispetto al punto di decollo (AGL = 0m) e compensazione della densità dell'aria.
- Posizionamento dei Marker di Controllo GSD: Collocazione a terra di due targhe rigide di calibrazione con motivi scacchiera di dimensione nota (es. 20 x 20 cm) per verificare la risoluzione spaziale reale sui primi scatti di prova.
- Impostazione della Velocità del Shutter (Shutter Speed): Regolazione dell'otturatore elettronico/meccanico ad un valore non inferiore a 1/1200 di secondo per azzerare l'effetto di mosso (Motion Blur) causato dall'avanzamento del drone durante lo scatto.
- Validazione della Distanza Focale: Blocco del fuoco all'infinito (AF-Lock) per evitare aperture di diaframma o rimesse a fuoco automatiche errate durante la virata tra le linee di volo.
