Flight log #1: pianificare ed eseguire una missione di volo multispettrale impeccabile su frutteto
Nel telerilevamento agricolo professionale, la qualità e la scientificità della mappa multispettrale finale non si decidono durante…
Introduzione: la pianificazione come prerequisito per la scientificità del dato
Nel telerilevamento agricolo professionale, la qualità e la scientificità della mappa multispettrale finale non si decidono durante la fase di elaborazione software in ufficio, ma prima ancora che il drone decolli dal campo. Un errore commesso nella pianificazione della missione di volo — una sovrapposizione fotogrammetrica insufficiente, un'altezza di volo fluttuante su terreno collinare o la scelta di un orario con ombre marcate — compromette irrimediabilmente la calibrazione radiometrica ed rende il dato inutilizzabile per la generazione di mappe di prescrizione VRA.
In questa prima uscita della rubrica "Flight Log", curata direttamente da Dimitri Albino (pilota professionale certificato EU-STS con licenza per operazioni in BVLOS), esamineremo la procedura standard (Standard Operating Procedure - SOP) adottata dalla flotta ITALDRONI per la pianificazione e l'esecuzione di una missione multispettrale su frutteto ed impianti arborei complessi.
1. la fase pre-Volo: definizione del GSD e dei parametri di sovrapposizione
Prima di scendere in campo, la missione viene modellata nell'infrastruttura GCS (Ground Control Station) impostando tre parametri geometrici fondamentali:
[ Risoluzione Desiderata GSD ] ---> [ Calcolo Quota Volo H ] ---> [ Impostazione Overlap (80/75%) ] (GSD < 2 cm/pixel) (H = GSD * Focale / Pixel) (Longitudinale / Trasversale)
1. calcolo del ground sampling distance (GSD) ideale
Per gli impianti arborei (mele, pere, pesche, actinidia, nocciolo), il GSD deve essere sufficientemente stretto da discriminare le singole foglie della canopia. Il valore standard fissato per i rilievi frutticoli ITALDRONI è un GSD compreso tra 1,0 cm/pixel e 2,0 cm/pixel. L'altezza di volo H rispetto al suolo viene calcolata secondo la formula ottica:
dove f è la lunghezza focale dell'obiettivo multispettrale e Sp è la dimensione fisica del singolo pixel sul sensore CMOS. Per un sensore standard a 80 m di quota, si ottiene un GSD di 1,8 cm/pixel.

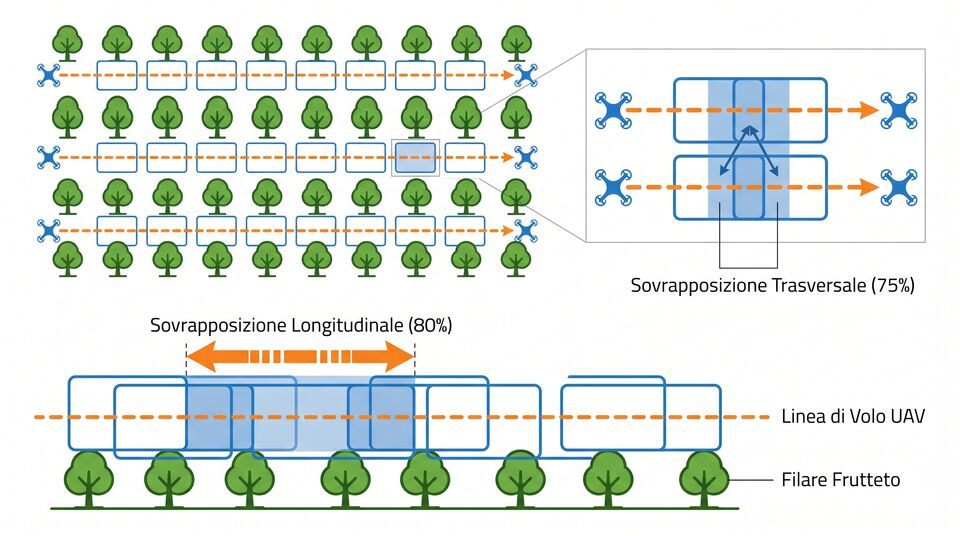

2. geometria di sovrapposizione (Overlap)
A causa della struttura tridimensionale ed irregolare degli alberi da frutto, le foto multispettrali devono presentare tassi di sovrapposizione molto più elevati rispetto ai rilievi su colture seminative piatte:
- Overlap Longitudinale (Front Overlap): 80 - 85% (lungo la linea di avanzamento del drone).
- Overlap Trasversale (Side Overlap): 75 - 80% (tra le strisce parallele adiacenti).

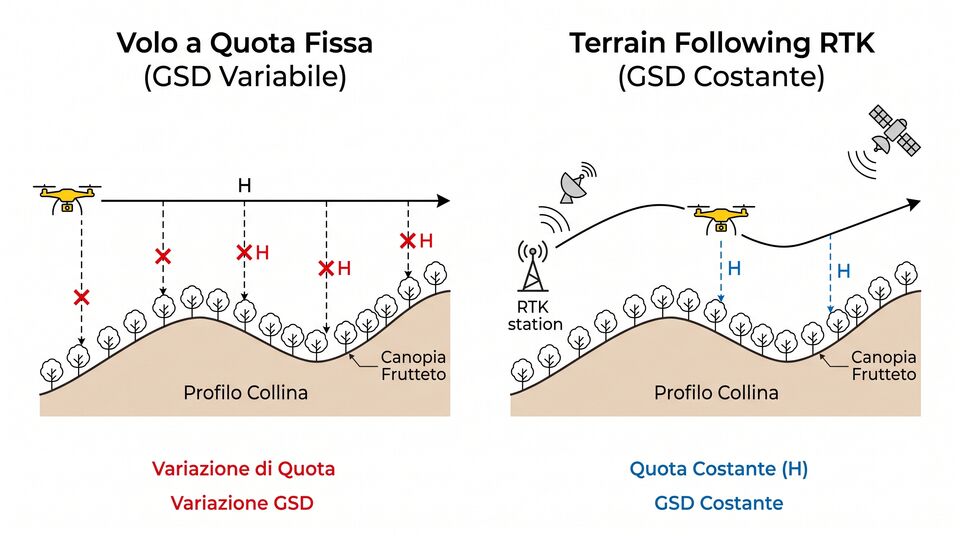

2. terrain following: il tracciamento dinamico della quota di volo su terreni dislivellati
Molti impianti frutticoli e viticoli di pregio si sviluppano su terreni collinari caratterizzati da pendenze accentuate e micro-avvallamenti. Se il drone volasse ad un'altitudine barometrica costante (AMSL), la distanza reale tra il sensore e la canopia varierebbe continuamente lungo la rotta:
[ Volo a Quota Fissa AMSL (Errato) ] [ Volo con Terrain Following RTK (Corretto) ] ─── Drone ───> ─── Drone ───> (Quota Costante H dal Suolo) /───────────\ /─────────── / Collina \ / Collina (GSD varia = Mappa Errata) (GSD Costante = Mappa Perfetta)
Nelle operazioni condotte da Dimitri Albino, i droni ITALDRONI caricano nel sistema di navigazione di bordo un Modello Digitale di Elevazione (DEM) ad alta risoluzione ed utilizzano un Altimetro Radar/LiDAR per eseguire il Terrain Following dinamicamente. Il drone adatta la propria quota di volo istante per istante mantenendo costante al centimetro la distanza H dalla cima della chioma degli alberi.
3. workflow sul campo: dalla calibrazione del sensore al decollo

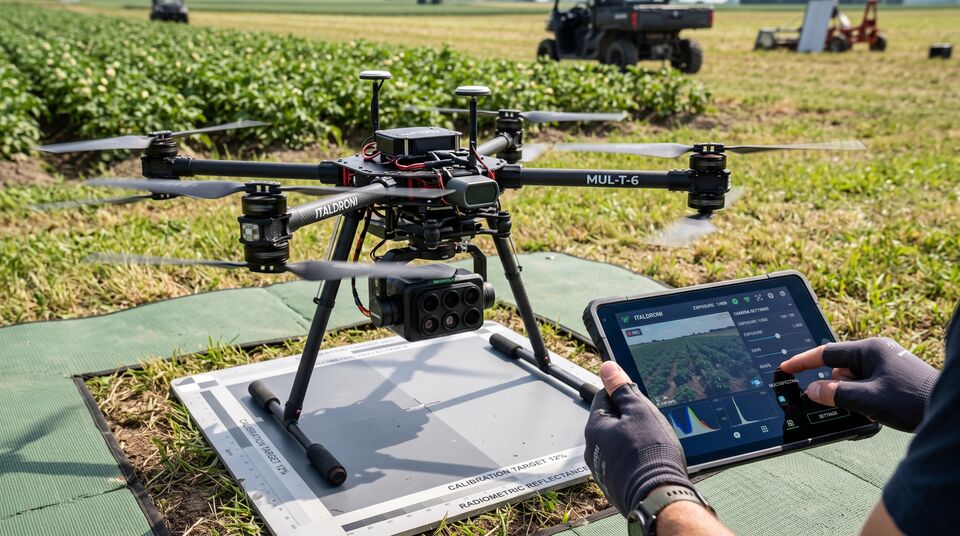

+-----------------------------------------------------------------------------------+ | Step Operativo | Azione del Pilota (Dimitri Albino) | Obiettivo Qualità | +-----------------------------------------------------------------------------------+ | Step Operativo | Azione del Pilota (Dimitri Albino) | Obiettivo Qualità | +-----------------------------------------------------------------------------------+ | 1. Controllo Spettrale DLS| Verifica orientamento e pulizia | Lettura irraggiamento solare| | 2. Scatto Target Riflettanza| Foto al pannello di calibrazione| Conversione Radianza-Riflettanza| | 3. Allineamento Rotta | Orientamento perpendicolare filari| Riduzione ombre e mosso | | 4. Monitoraggio GCS/RTK | Verifica correzioni RTK (< 2 cm) | Geolocalizzazione precisa | +-----------------------------------------------------------------------------------+ ---
## 4. Case Study Operativo: Rilievo Multispettrale su Frutteto di Mele in Trentino
Durante una missione di monitoraggio condotta da ITALDRONI su un frutteto intensivo di mele da 35 ettari in Trentino, la pianificazione rigorosa condotta da Dimitri Albino ha consentito l'individuazione tempestiva di uno stress nutrizionale azotato asintomatico.
+-----------------------------------------------------------------------------------+
| Indicatore di Volo | Valore Pianificato & Eseguito | Risultato Dati |
|---|
+-----------------------------------------------------------------------------------+
| Indicatore di Volo | Valore Pianificato & Eseguito | Risultato Dati |
|---|
+-----------------------------------------------------------------------------------+
| Superficie Rilevata | 35 Ettari | 100% Copertura |
|---|---|---|
| Risoluzione Spaziale GSD | 1,4 cm/pixel | Foglie singole nitide |
| Precisione Posizionale RTK | ± 1,5 cm in XYZ | Mappa VRA perfetta |
+-----------------------------------------------------------------------------------+
Checklist operativa di bordo e gestione della sicurezza aeronautica EU-STS
Per garantire la massima sicurezza ed il rispetto delle normative EASA/ENAC durante i sorvoli sui frutteti commerciali, il pilota Dimitri Albino applica la seguente checklist di volo prima di autorizzare il decollo del drone ITALDRONI:
+-----------------------------------------------------------------------------------+ | Fase Checklist | Controlli Eseguiti | Esito | +-----------------------------------------------------------------------------------+ | Fase Checklist | Controlli Eseguiti | Esito | +-----------------------------------------------------------------------------------+ | 1. Geofencing & NOTAM | Verifica assenza zone P/R/D e riserve CTR | CONFORME | | 2. Link C2 e Telemetria | Controllo frequenze 2.4 GHz / 5.8 GHz | CONFORME | | 3. Calibrazione IMU/Bussola| Verifica assenza interferenze metalliche | CONFORME | | 4. Failsafe RTH (Return) | Impostazione quota RTH > Alberi + 20m | CONFORME | | 5. Sensori Multispettrali| Pulizia ottiche e test scatto DLS | CONFORME | +-----------------------------------------------------------------------------------+ ### Gestione del Rischio Operativo in BVLOS (EU-STS-02) Nelle operazioni condotte su estensioni superiori ai 100 ettari, il volo fuori dalla linea di vista visiva (BVLOS) richiede l'attivazione di sistemi di sorveglianza dello spazio aereo tramite ricevitore ADS-B In integrato nel radiocomando ITALDRONI. Qualora un velivolo con equipaggio (es. elicottero antincendio o aereo da turismo) entri nel raggio di 2 km dall'area di rilievo, il sistema trasmette un avviso acustico e porta automaticamente il drone alla quota di sicurezza preimpostata, garantendo la totale segregazione dello spazio aereo.
## Calcolo della Copertura Oraria e Modellazione dell'Autonomia di Volo
Un fattore critico nella pianificazione dei sorvoli multispettrali su frutteto riguarda l'ottimizzazione dell'autonomia delle batterie e del tempo di occupazione del campo. La velocità di avanzamento del drone (V) viene calcolata in funzione del tempo di ricarica del sensore (tcapture) e del GSD desiderato:
$V le fracGSD · (1 - Overlapfront)tcapture$
Per un sensore multispettrale con tempo di scatto minimo di 1 secondo ed un GSD di 1,5 cm/pixel, la velocità ottimale di crociera è fissata a 5,5 m/s (19,8 km/h). Questo parametro garantisce la totale assenza di sfocatura da movimento (motion blur) mantenendo un rendimento di copertura pari a circa 15-20 ettari/ora per ogni coppia di batterie della flotta ITALDRONI.
### Certificazione ed Archiviazione Digitale dei Dati di Volo Al termine di ciascuna missione, il log di volo contenente la telemetria GPS, i parametri di assetto dell'aeromobile ed i metadati Exif di ciascuno scatto fotogrammetrico vengono archiviati e firmati digitalmente da Dimitri Albino. Questa procedura garantisce la piena tracciabilità legale delle rilevazioni, fornendo un archivio storico inalterabile dell'evoluzione del frutteto utilizzabile ai fini assicurativi e per la certificazione biologica aziendale.
## Conclusioni L'esecuzione di un sorvolo multispettrale su frutteto richiede la rigorosa applicazione di protocolli aeronautici e fotogrammetrici. L'esperienza operativa di Dimitri Albino e l'affidabilità della flotta ITALDRONI garantiscono ad agronomi ed aziende agricole la certezza di ricevere mappe di vigoria geometricamente e radiometricamente impeccabili.
