Flight log #5: workflow di post-Processing dei dati fotogrammetrici: dal RAW alla MAPPA di prescrizione

Introduzione: la catena di trasformazione del dato fotogrammetrico aereo

Il successo di un intervento di agricoltura di precisione — che si tratti della concimazione azotata a rateo variabile (VRA), della distribuzione mirata di biostimolanti o del diserbo localizzato — non dipende unicamente dall'esecuzione impeccabile del volo con il drone. L'acquisizione delle immagini grezze (RAW) in campo rappresenta soltanto il primo 30% del lavoro complessivo; il restante 70% risiede nella catena di Post-Processing Fotogrammetrico, Radiometrico e GIS.

Un errore commesso durante la calibrazione radiometrica, un'imprecisione nel georeferenziamento con i punti di controllo a terra (GCP) o un'errata classificazione delle soglie nell'indice spettrale comportano la generazione di mappe di prescrizione distorte. Quando queste mappe vengono caricate sul terminale di bordo del trattore o dello spandiconcime ISOBUS, esse possono provocare sovradosaggi nocivi o sotto-dosaggi inefficaci.

In questo Flight Log #5, Dimitri Albino, pilota professionista certificato EU-STS con licenza BVLOS ed esperto di elaborazione dati per ITALDRONI, illustra l'intero workflow professionale di trasformazione dei dati: dal fotogramma grezzo scaricato dalla scheda SD al file di prescrizione finale pronto per la macchina operatrice.

Le 5 fasi fondamentali del workflow di elaborazione fotogrammetrica

Operatore gestisce le zone di gestione in GIS su mappa NDVI con drone in ufficio — Le zone di gestione prendono forma nel GIS dopo il volo.

[ FASE 1: Import & Calibrazione ] ---> [ FASE 2: Allineamento SfM ] ---> [ FASE 3: Generazione Dense Cloud & DEM ]

│

[ FASE 5: Esportazione VRA ISOBUS ] <--- [ FASE 4: Ortomosaico & Indici ] <──────┘

FASE 1: importazione dei file RAW e calibrazione radiometrica

I file immagine acquisiti dai sensori multispettrali ITALDRONI vengono importati nel software di fotogrammetria (es. Agisoft Metashape, Pix4Dfields, QGIS). Si applica la correzione radiometrica utilizzando:

Pannelli di Riflettanza Target: Lettura dei valori dei target misurati prima e dopo il volo a terra.
Dati del Sensore Irraggiamento Solare (DLS): Correzione dell'illuminazione solare istantanea foto per foto per neutralizzare i passaggi nuvolosi.

FASE 2: allineamento dei fotogrammi e triangolazione aerea (Structure from Motion)

Il software individua milioni di punti omologhi (Tie Points) tra le immagini sovrapposte, ricostruendo l'orientamento interno ed esterno delle fotocamere. Vengono inserite le coordinate dei punti GCP (Ground Control Points) rilevati sul campo con antenna GNSS-RTK per correggere la deriva scalare e posizionare il blocco con precisione centimetrica (< 2,0 cm).

FASE 3: generazione della nuvola di punti densa, DSM e DTM

Dall'allineamento si genera la Nuvola di Punti Densa (Dense Point Cloud), da cui si derivano il Modello Digitale di Superficie (DSM) ed il Modello Digitale del Terreno (DTM). La sottrazione algebrica produce il Modello di Altezza della Canopia (CHM).

FASE 4: calcolo dell'Ortomosaico multispettrale e degli indici (NDVI / NDRE)

Le singole bande spettrali ortorettificate vengono assemblate nell'Ortomosaico finale a 16-bit. Attraverso il calcolatore raster si applicano le formule degli indici spettrali (es. NDRE = fracNIR - RENIR + RE), applicando maschere di filtro per rimuovere il suolo nudo e l'ombra.

FASE 5: vettorializzazione, reclassificazione e generazione del file ISOBUS VRA

La mappa raster continua dell'indice spettrale viene convertita in un reticolo vettoriale poligono (Grid / Zone Mesh). I valori di vigoria vengono reclassificati in 3-5 classi di dosaggio (kg/ha di concime organico) e convertiti nei formati standard industriali: Shapefile (.SHP) e ISO-XML per terminali ISOBUS (John Deere, Trimble, Topcon, AmaTron).

Matrice formati e compatibilità terminali di bordo ISOBUS

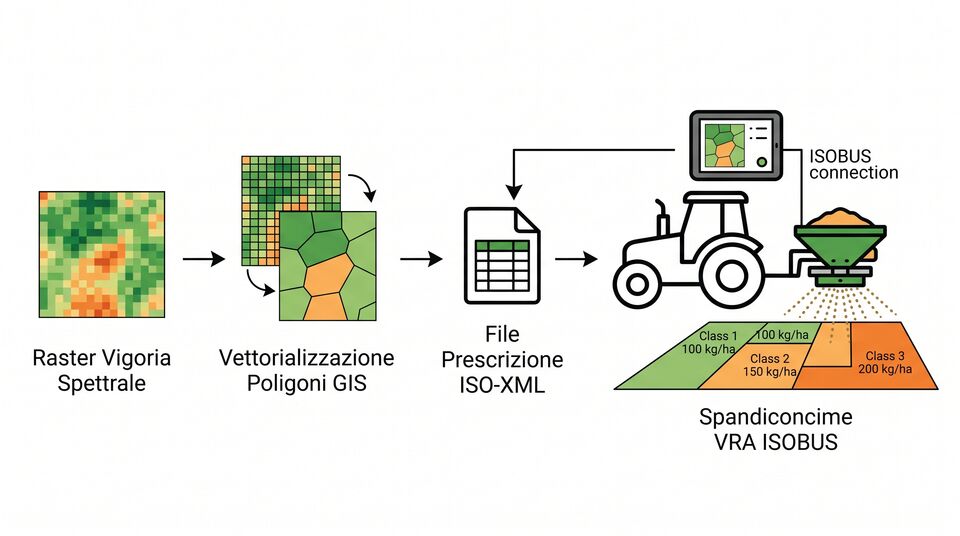

Flusso VRA ISOBUS: da raster di vigoria a poligoni GIS, file ISO-XML e spandiconcime a dosaggio variabile — Il file di prescrizione arriva allo spandiconcime via ISOBUS.

Il ruolo di Dimitri Albino e la garanzia di qualità ITALDRONI

Un errore nella fase di post-processing invalida l'intero investimento del volo. Per questa ragione, Dimitri Albino adotta protocolli di controllo qualità (QA/QC) rigorosi sui dati ITALDRONI:

Verifica dell'Errore RMS sui Control Points: L'errore medio quadratico (RMSE) geometrico dell'ortomosaico non deve mai superare 1,5 × GSD.
Validazione Analitica delle Dosi con l'Agronomo: Definizione delle curve di dosaggio VRA in costante confronto con l'agronomo aziendale prima dell'esportazione del file finale.

Guida pratica al troubleshooting dei principali errori di elaborazione

Durante la fase di post-processing fotogrammetrico, possono verificarsi anomalie sistematiche che compromettono la qualità della mappa finale:

Effetto "Ciotola" o Distorsione Curva dell'Ortomosaico: Causato dall'assenza di punti GCP verticali o dall'uso di una focale non calibrata. Si risolve inserendo almeno 5 punti GCP geotaggati con antenna GNSS-RTK ed eseguendo la calibrazione fotogrammetrica Self-Calibration.
Saturazione Visiva nelle Zone d'Ombra: Si corregge in fase di importazione dei file RAW applicando curve di trasferimento radiometriche e maschere di soglia sull'infrarosso vicino (NIR).
Incompatibilità del File VRA sul Terminale ISOBUS: Verificare che la tabella degli attributi .DBF del file Shapefile contenga nomi di colonna brevi (massimo 10 caratteri, es. DOSE_KG), privi di spazi, caratteri speciali o lettere accentate.

Validazione della mappa di prescrizione ed integrazione con i sistemi farm management (FMIS)

Una volta generato il file di prescrizione nei formati standard ISO-XML o Shapefile, il workflow professionale curato da Dimitri Albino prevede la fase di sincronizzazione con le piattaforme di Farm Management Information System (FMIS) aziendali (es. xFarm, CropIn, Granular, AgriNet):

Sincronizzazione Cloud Automatica: Il file di prescrizione viene inviato tramite API crittografate direttamente dal software di elaborazione GIS al cloud del trattore, senza richiedere il trasferimento manuale via chiavetta USB.
Generazione del Registro di Applicazione Reale (As-Applied Map): Durante l'esecuzione del trattamento in campo, il terminale ISOBUS registra la dose effettivamente erogata dallo spandiconcime o dall'irroratrice VRA. Il file di ritorno viene confrontato con la mappa di prescrizione originaria per verificare la perfetta corrispondenza tra pianificato ed erogato.

Automazione del post-Processing e pipeline cloud di elaborazione

Per rispondere alle esigenze delle aziende agricole di grandi dimensioni e dei contoterzisti, le procedure di post-processing fotogrammetrico sviluppate da ITALDRONI stanno evolvendo verso architetture completamente automatizzate su Cloud Computing:

Caricamento Diretto dei Dati RAW da Campo: Al termine della missione di volo, i file d'immagine e i dati GNSS-RTK vengono caricati sulla piattaforma cloud di elaborazione tramite connettività 5G/Satellitare direttamente dal punto di stazionamento del drone.
Elaborazione Parallela su Nodi GPU: Server remoti ad elevate prestazioni eseguono l'allineamento fotogrammetrico SfM, la calibrazione radiometrica ed il calcolo degli indici spettrali in meno di 20 minuti, restituendo all'agronomo ed all'operatore di macchina il file di prescrizione ISOBUS pronto all'uso prima che la trattrice entri in campo.

Importanza della documentazione di processo e reportistica tecnico-Operativa

A conclusione di ogni flusso di lavoro di post-processing, Dimitri Albino genera ed allega un Report Tecnico di Elaborazione contenente la matrice degli errori residui di riproiezione sui GCP, la curva di calibrazione delle camere multispettrali ed i metadati relativi al sistema di riferimento geodesico (es. EPSG:32632). Questa documentazione di processo costituisce la garanzia di trasparenza richiesta dalle aziende agricole e dai consulenti agronomici per archiviare lo storico aziendale e rispondere agli audit previsti dai disciplinari biologici europei.
