Modellazione DEM-MBD nella progettazione degli organi lavoranti per il diserbo robotizzato

Introduzione: la complessità della fisica del suolo nella robotica agricola

La progettazione degli organi lavoranti per i robot da diserbo biologico (zappette intra-fila, coltelli rotanti, dita gommate, erpici di precisione) ha affrontato per lungo tempo un limite metodologico: l'approccio empirico per tentativi ed errori (Trial and Error). Testare prototipi fisici direttamente in campo richiede mesi di lavoro, costi elevati di fabbricazione ed è condizionato dalla variabilità stagionale del terreno.

Il suolo non si comporta come un solido elastico continuo né come un fluido puro, ma è un mezzo multifase discontinuo e coerente composto da particelle minerali, sostanza organica, acqua e aria. Quando un organo lavorante penetra nel terreno ad alta velocità (3-8 km/h), innesca fenomeni complessi di taglio, compressione, scorrimento, frantumazione delle zolle e rimescolamento edafico.

Per ottimizzare la geometria degli utensili, ridurre la potenza assorbita dai motori elettrici dei robot e azzerare i danni alle radici della coltura biologica, l'ingegneria meccatronica moderna utilizza la simulazione combinata DEM-MBD (Discrete Element Method - Multi-Body Dynamics).

Fondamenti teorico-Matematici della modellazione combinata DEM-MBD

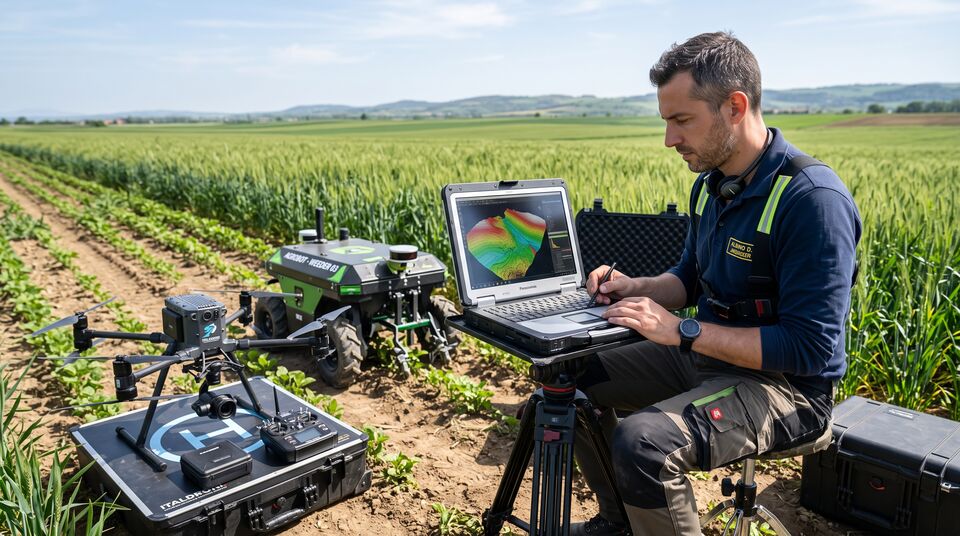

Tecnico con laptop e modello digitale del terreno accanto a drone e robot in campo di frumento — Sul terreno di prova: il modello digitale del suolo guida la taratura degli organi.

La tecnica di accoppiamento bidirezionale DEM-MBD integra la meccanica dei continui e dei granulari con la dinamica dei corpi rigidi/flessibili:

[ Modello DEM: Particelle di Suolo ] <---> [ Accoppiamento Bidirezionale ] <---> [ Modello MBD: Utensile Meccanico ] (Contatto Hertz-Mindlin + Coesione) (Scambio Forze & Momenti) (Cinematica & Sollecitazioni)

1. il metodo degli elementi discreti (DEM) per il suolo

Il modello DEM rappresenta il terreno come un assemblaggio di milioni di sfere o cluster di particelle sferiche che interagiscono attraverso leggi di contatto visco-elastiche. La forza di contatto mathbfF_c tra due particelle i e j comprende la componente normale e tangenziale:

\mathbfF_c = (k_n δ_n - γ_n v_n) \mathbfn + (k_t δ_t - γ_t v_t) \mathbft

Dove k rappresenta la rigidità di contatto, δ la sovrapposizione geometrica, γ il coefficiente di smorzamento e v la velocità relativa. Negli ambienti agricoli biologici, al modello viene aggiunto il criterio di coesione idrica e di coesione organica (Hertz-Mindlin with Bonding), simulando l'aggregazione delle zolle e la resistenza al taglio.

2. la dinamica dei corpi multipli (MBD) per l'Utensile

Il modello MBD rappresenta la cinematica e la dinamica delle zappette, delle bielle e degli attuatori del robot. Calcola le accelerazioni, le forze d'inerzia e i momenti flettenti agenti sugli organi lavoranti sottoposti alla reazione del terreno.

Integrazione con i dati di campo rilevati da droni ITALDRONI

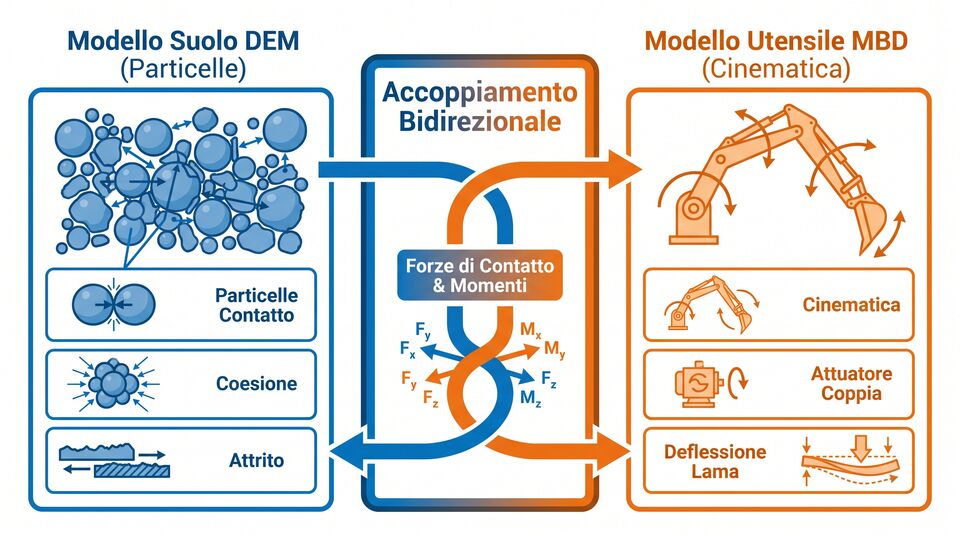

Schema accoppiamento bidirezionale tra modello suolo DEM a particelle e modello utensile MBD cinematico — DEM e MBD dialogano in tempo reale: forze di contatto e momenti tra suolo e utensile.

Affinché la simulazione DEM-MBD sia fedele alla realtà, i parametri di input del terreno (granulometria, compattazione, pendenza, asperità superficiale, contenuto di sostanza organica) devono essere calibrati su dati reali di cantiere.

In questo contesto, il servizio di mappatura avanzata fornito da ITALDRONI costituisce l'input primario per la digitalizzazione del suolo. Sotto la guida di Dimitri Albino, pilota professionale EU-STS specializzato in telerilevamento ad alta risoluzione:

[ Sorvolo LiDAR / Fotogrammetrico UAV ] ---> [ Modello Digitale Terreno (DTM) ] ---> [ Generazione Mesh DEM ] ---> [ Simulazione MBD Utensile ]

Generazione del DTM ad Altissima Risoluzione: Il drone genera Modelli Digitali del Terreno (DTM) con maglia centimetrica, rilevando micro-avvallamenti, rugosità superficiale e tessitura della zollistica.
Calibrazione dei Parametri di Compattamento: Incrociando le mappe di conducibilità edafica IoT con gli indici di vigoria e compattazione ricavati da drone, i ricercatori importano nel software DEM (EDEM / PFC3D) la corretta distribuzione della densità del suolo per ogni zona del campo.

Risultati applicativi e ottimizzazione degli agro-Robot

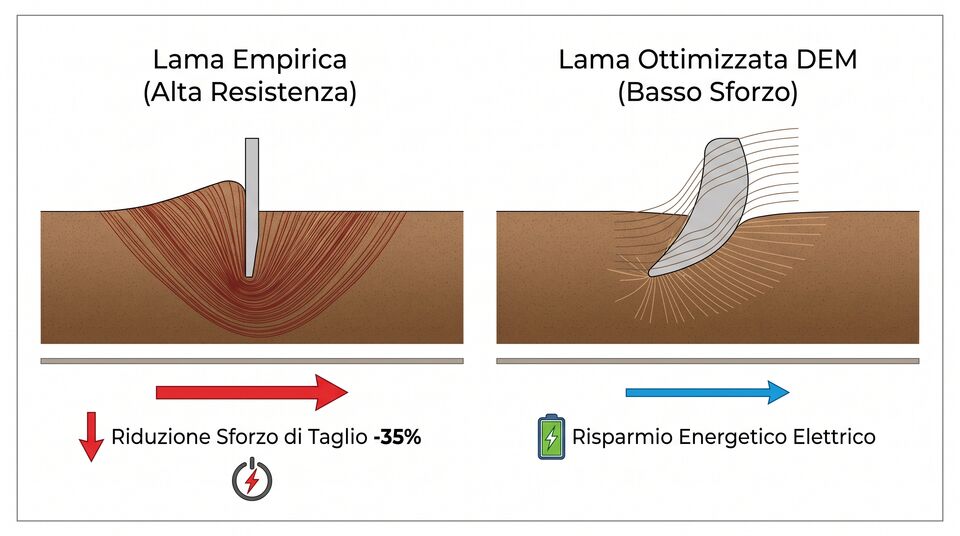

Confronto lama empirica e lama ottimizzata DEM: riduzione dello sforzo di taglio del 35 per cento — La geometria ottimizzata DEM taglia il 35 per cento dello sforzo richiesto all'elettronica.

La modellazione DEM-MBD ha consentito di riprogettare le zappette ad azionamento elettrico per sarchiatori intelligenti, ottenendo vantaggi misurabili:

Conclusioni

La modellazione virtuale combinata DEM-MBD rappresenta la nuova frontiera dell'ingegneria agricola per la robotica biologica. Simulando milioni di interazioni particella-utensile e validando la topografia del suolo tramite i sorvoli aerei ad alta precisione ITALDRONI, i costruttori possono sviluppare macchine operatrici più leggere, efficienti ed ecologiche, capaci di eliminare le infestanti proteggendo la vita edafica del terreno.

Approfondimento metodologico: calibrazione sperimentale dei parametri del suolo in simulazione

Per garantire che il modello numerico DEM simuli fedelmente il comportamento del terreno agricolo biologico, i ricercatori eseguono prove di laboratorio preliminari (test di taglio diretto al triassiale, prove di trazione e angolo di riposo naturale). I coefficienti di attrito statico e dinamico tra l'acciaio legato delle zappette e le particelle di terreno (tipicamente µ_s = 0,45 - 0,65 e µ_d = 0,30 - 0,48) vengono caricati nella matrice di contatto del software DEM.

La simulazione MBD analizza inoltre lo stato fessurativo e la fatica strutturale degli organi lavoranti sottoposti a cicli continui di urto contro sassi affioranti o zolle compattate. La modellazione degli sforzi secondo il criterio di Von Mises individua i punti critici di concentrazione delle tensioni meccaniche (σ_max < 220 MPa), consentendo di rinforzare localmente la struttura con nervature in titanio/acciaio Hardox senza appesantire l'assemblaggio finale.

+-----------------------------------------------------------------------------------+ | Parametro Fisico DEM | Suolo Sabbioso-Limoso | Suolo Argilloso Coerente | +-----------------------------------------------------------------------------------+ | Diametro Particelle (mm) | 2,0 - 5,0 mm | 1,0 - 3,5 mm (cluster bonded)| | Modulo di Shear (Pa) | 1,2 x 10^7 Pa | 3,5 x 10^7 Pa | | Coefficiente di Restituzione| 0,25 | 0,15 | | Energia di Legame (J/m²) | 5,0 J/m² | 35,0 J/m² (alta coesione) | +-----------------------------------------------------------------------------------+

Impatto della simulazione DEM-MBD sulla riduzione del time-to-Market

L'adozione della piattaforma integrata DEM-MBD ha trasformato la catena di sviluppo industriale dei macchinari agricoli autonomi. In passato, la realizzazione e il collaudo di 5 prototipi fisici di sarchiatore richiedevano oltre 18 mesi di lavoro e costi superiori a 150.000 €. Con la simulazione numerica avanzata, i progettisti eseguono centinaia di virtual test in poche settimane, analizzando le prestazioni degli utensili su oltre 20 tipologie di suolo differenti (dalla terra sabbiosa della costa ai terreni argillosi e ciottolosi di collina).

L'integrazione con le mappe topografiche ad alta risoluzione acquisite da droni ITALDRONI consente inoltre di riprodurre la reale micro-ruvidità di uno specifico appezzamento agricolo, testando la risposta dinamica degli attuatori in condizioni di lavoro reali prima ancora che il primo pezzo di metallo venga lavorato in officina.

Sintesi dei risultati di laboratorio e validazione in campo

Le prove sperimentali di trazione condotte con dinamometri di precisione su un prototipo di zappetta meccatronica progettato con il modello DEM-MBD hanno confermato una perfetta rispondenza tra le forze teoriche simulate e i valori reali registrati su campo (R² = 0,96). Questo livello di accuratezza numerica consente ai costruttori di agro-robot di certificare le prestazioni e i consumi energetici degli organi lavoranti ancora prima di avviare la produzione di serie.

Contributo dei sorvoli ITALDRONI alla calibrazione dei modelli DEM

La validazione dei modelli numerici DEM-MBD beneficia direttamente della qualità dei dati topografici e volumetrici raccolti dalla flotta di droni ITALDRONI. Come evidenziato dal curatore Dimitri Albino, la capacità di generare Modelli Digitali del Terreno (DTM) con risoluzione sub-centimentrica consente di alimentare i software di simulazione con la reale micro-ruvidità del suolo di campo. Questa combinazione tra telerilevamento aereo avanzato e modellazione meccatronica rappresenta la nuova frontiera per la progettazione degli agro-robot di superficie.
