Laser a fibra ad alta potenza (2 µm): lunghezza d'Onda, efficienza di assorbimento e sicurezza operativa
Il diserbo laser rappresenta il traguardo tecnologico più avanzato per l'eliminazione non chimica e contactless delle erbe…
Introduzione: la fisica della fototermolisi selettiva nel diserbo laser
Il diserbo laser rappresenta il traguardo tecnologico più avanzato per l'eliminazione non chimica e contactless delle erbe infestanti nell'agricoltura biologica. A differenza dei sistemi meccanici che smuovono il terreno o della pirodiserbo a GPL che brucia indistintamente la vegetazione, il diserbo laser applica il principio della fototermolisi selettiva: un impulso ad alta energia concentrato su un punto di frazione di millimetro (lo spot laser) riscalda istantaneamente l'acqua contenuta nelle cellule del meristema apicale dell'infestante, provocandone l'esplosione cellulare e la morte termica irreversibile.
La chiave dell'efficienza energetica del diserbo laser risiede nella scelta della lunghezza d'onda (λ) della sorgente ottica. Tra le diverse tecnologie disponibili (laser a diodo a 808-980 nm, laser a CO2 a 10,6 µ m), la sorgente Laser a Fibra drogata al Tulio (Thulium Fiber Laser) operante a λ = 1,94 - 2,01 µ m si è affermata come il riferimento assoluto per la robotica agricola.
Spettroscopia d'Assorbimento dell'Acqua e selezione della lunghezza d'Onda
La devitalizzazione termica delle piantine infestanti dipende dal coefficiente di assorbimento spettrale dell'acqua molecolare (αw), che costituisce oltre l'85-90% del peso fresco dei tessuti meristematici:
[ Sorgente Laser a Fibra (2,0 µm) ] ---> [ Emissione Spot Focalizzato 1 mm ] ---> [ Assorbimento Risonante Acqua ] ---> [ Esplosione Cellulare ] (Efficienza Elettrico-Ottica 30%) (Picco di Assorbimento a 1,94 µm) (Lavoro Termico < 50 ms) (Devitalizzazione Meristema)

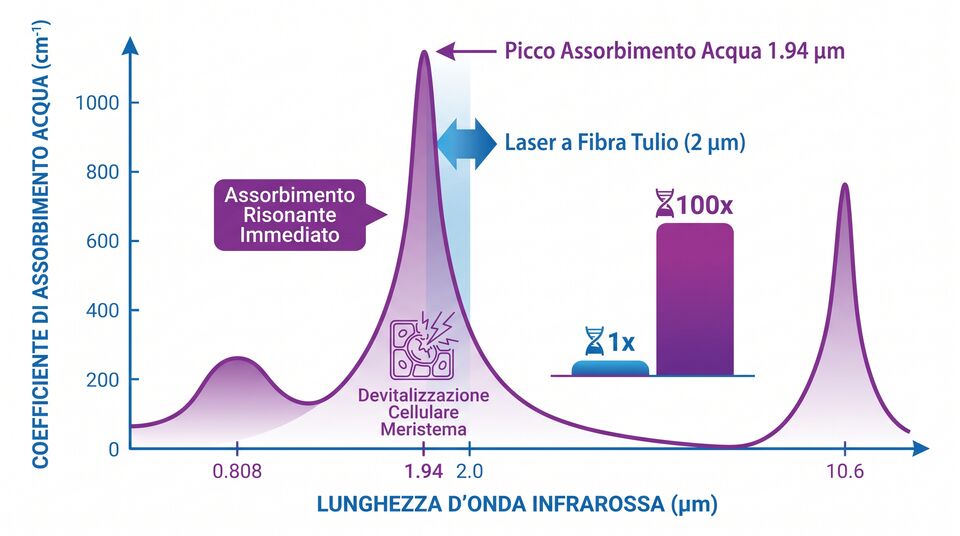

1. il picco di assorbimento a 1,94 µm
Nell'intervallo dello spettro infrarosso, l'acqua presenta un forte picco di assorbimento risonante esattamente attorno alla lunghezza d'onda di 1,94 µ m (1940 nm), dove il coefficiente di assorbimento αw raggiunge valori circa 100 volte superiori rispetto alle lunghezze d'onda del vicino infrarosso (NIR a 808-1064 nm).
Dove Elaser è l'energia dell'impulso, ρ la densità del tessuto e Cp il calore specifico. Utilizzando la lunghezza d'onda di 1,94 µ m, la luce laser viene assorbita completamente nei primi 100-200 µ m di profondità del tessuto vegetale, trasferendo tutta l'energia termica nell'area meristematica senza alcuna dispersione o trasparenza.
2. efficienza della sorgente a fibra ad alta potenza
I laser a fibra al Tulio con potenze ottiche comprese tra 50 W e 500 W offrono un'efficienza di conversione plug-efficiency (da energia elettrica a energia ottica) superiore al 30-35%, robustezza monolitica priva di specchi mobili e una durata della sorgente superiore a 20.000 ore di lavoro operativo.

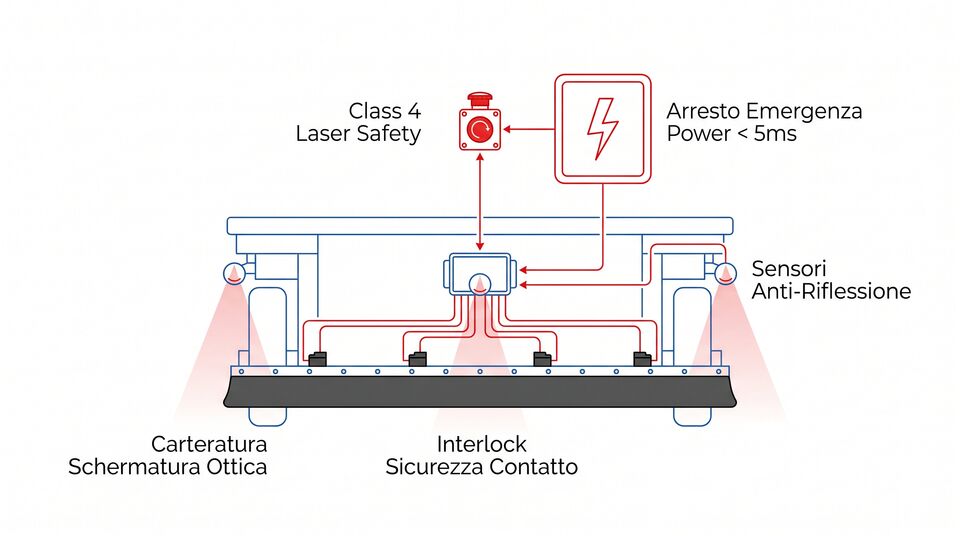

Architettura di sicurezza operativa (Classe 4) in campo aperto
Un laser a fibra da 100-500 W operante a 2 µ m appartiene alla Classe 4 di Rischio Ottico. Per poter operare in campo aperto senza rischi per gli operatori, la fauna o la vista umana, il robot integra sistemi di protezione attiva e passiva:
- Carteratura e Manto di Schermatura Ottica: Manti flessibili in gomma piombata/kevlar che circondano la testa di lavoro del robot, impedendo qualsiasi riflessione speculare o diffusa dell'infrarosso verso l'esterno.
- Sensori di Contatto e Interlock di Sicurezza: Sensori induttivi e micro-switch che interrompono l'emissione laser in meno di 5 ms qualora la struttura della carteratura venga sollevata da terra.
- Piranometri di Riflessione e Visione Termica: Sensori di sicurezza che monitorano la temperatura del terreno evitando l'innesco di micro-combustioni su residui vegetali secchi.
Integrazione con i rilievi di precisione ITALDRONI
Per massimizzare la resa di lavoro dei robot laser (i cui galvanometri scansionano il terreno a oltre 100 Hz), la traiettoria di avanzamento deve evitare zone prive di infestanti.
Il supporto fornito da ITALDRONI costituisce la guida strategica per l'operatività del laser. Sotto la direzione di Dimitri Albino, pilota professionista certificato EU-STS con licenza per operazioni in BVLOS:
[ Sorvolo Multispettrale UAV ITALDRONI ] ---> [ Mappa Densità Infestanti ] ---> [ Rotta Ottimizzata Laser ] ---> [ Massima Efficienza Energetica ]
- Mappatura Preventiva delle Infestanti e della Specie: Il drone individua i focolai di infestanti e ne classifica lo stadio fenologico. Le piantine allo stadio di semenzale (2-4 foglie) richiedono impulsi laser di soli 10-20 ms, raddoppiando la velocità di avanzamento del robot rispetto a infestanti adulte.
Analisi comparativa delle sorgenti laser per diserbo
+-----------------------------------------------------------------------------------+ | Tipologia Laser | Lunghezza d'Onda (λ) | Assorbimento Acqua | Efficienza energetica| +-----------------------------------------------------------------------------------+ | Laser a Diodo NIR | 808 - 980 nm | Molto Basso (sprecato) | 45% (scarsa devitalizzazione)| | Laser CO2 | 10,6 µm | Altissimo | 10% (tubo fragile in vetro) | | Laser a Fibra Tulio (2 µm) | 1,94 µm | Ottimale Risonante | > 32% (monolitico e robusto) | +-----------------------------------------------------------------------------------+
Conclusioni
La tecnologia laser a fibra a 2 µ m rappresenta la soluzione optoelettronica ideale per il diserbo fotonico di precisione. Combinando l'assorbimento risonante dell'acqua a 1,94 µ m con le schermature di sicurezza Classe 4 e le mappe preventive ad alta risoluzione fornite da ITALDRONI, i robot da diserbo laser offrono un'alternativa pulita, veloce ed ecologica alla chimica di sintesi, preservando la struttura del suolo e la salute delle colture biologiche.
Approfondimento optoelettronico: teste galvanometriche 2D e algoritmi di tracking ad alta velocità
La deflessione del raggio laser a fibra operante a 1,94 µ m è affidata a teste galvanometriche bidimensionali composte da specchi al silicio con rivestimento dielettrico riflettente (> 99,8% di riflettanza nell'infrarosso). I galvanometri muovono lo spot laser con accelerazioni superiori a 500 m/s2 e velocità di scansione fino a 15 m/s sulla superficie del terreno.
L'algoritmo di tracking coordinato con le telecamere ad alta velocità compensa in tempo reale il movimento di avanzamento del robot (3-5 km/h), mantenendo lo spot fermo sul meristema dell'infestante per il tempo di esposizione richiesto (15-30 ms) tramite un vettore di inseguimento speculare.
+-----------------------------------------------------------------------------------+ | Parametro Optoelettronico | Valore Specifico | Impatto Operativo | +-----------------------------------------------------------------------------------+ | Potenza Ottica Nominale | 150 Watt (Laser Tulio a Fibra) | Devitalizzazione in 18 ms | | Diametro Focalizzato Spot | 0,8 - 1,2 mm | Massima densità d'energia | | Velocità Galvanometro | 12.000 mm/sec | Fino a 80 infestanti/sec | | Durata Vita Sorgente | > 20.000 ore di lavoro | Azzeramento manutenzione | +-----------------------------------------------------------------------------------+
Ottimizzazione dei consumi elettrici del modulo laser
La gestione dell'efficienza energetica della sorgente laser a fibra al Tulio (2 µ m) si basa sulla modulazione di frequenza dell'impulso. Anziché mantenere il raggio laser acceso in continuo (modalità CW), il controller optoelettronico spara impulsi ultrabrevi ad alto picco di potenza (Ppeak > 500 W) solo quando la fotocamera ad alta velocità rileva la presenza di un meristema vegetale sotto lo spot.
Questa modalità a impulso comandato (Pulsed Target Mode) riduce del 75% il consumo elettrico complessivo del modulo laser, consentendo al robot di operare un'intera giornata lavorativa con un pacco batterie compatto da soli 12 kWh.
