Sensori elettrochimici da suolo: misurazione in tempo reale di nitrati e carbonio organico disciolto

Introduzione: la complessità della nutrizione azotata nel suolo biologico

Nella chimica del suolo in regime di agricoltura biologica, la gestione dell'azoto (N) rappresenta una delle sfide tecnico-scientifiche più complesse. A differenza dell'agricoltura convenzionale, che impiega concimi di sintesi altamente solubili (es. nitrato d'ammonio o urea) prontamente disponibili per le radici ma soggetti a massicci dilavamenti, l'agricoltura biologica si affida alla concimazione organica e al sovescio di leguminose. In questo contesto, l'azoto è prevalentemente legato a molecole organiche complesse (proteine, amminoacidi, acidi umici e fulvici) e deve essere convertito dalla microflora edafica attraverso i processi biologici di ammonificazione (trasformazione dell'azoto organico in azoto ammoniacale NH₄^+) e nitrificazione (ossidazione dell'ammonio in nitrito NO₂^- e successivamente in nitrato NO₃^-).

La velocità di questo processo dinamico di mineralizzazione dipende fortemente da variabili ambientali fluttuanti: temperatura del terreno, contenuto idrico volumetrico, rapporto Carbonio/Azoto (C/N) del profilo e pH edafico. Fino ad oggi, la determinazione della concentrazione di nitrati e di Carbonio Organico Disciolto (DOC - Dissolved Organic Carbon) richiedeva il prelievo manuale di carote di terreno, l'estrazione in laboratorio con soluzioni saline e l'analisi spettrofotometrica o cromatografica: un processo lento, costoso e incapace di guidare le decisioni di campo in tempo reale.

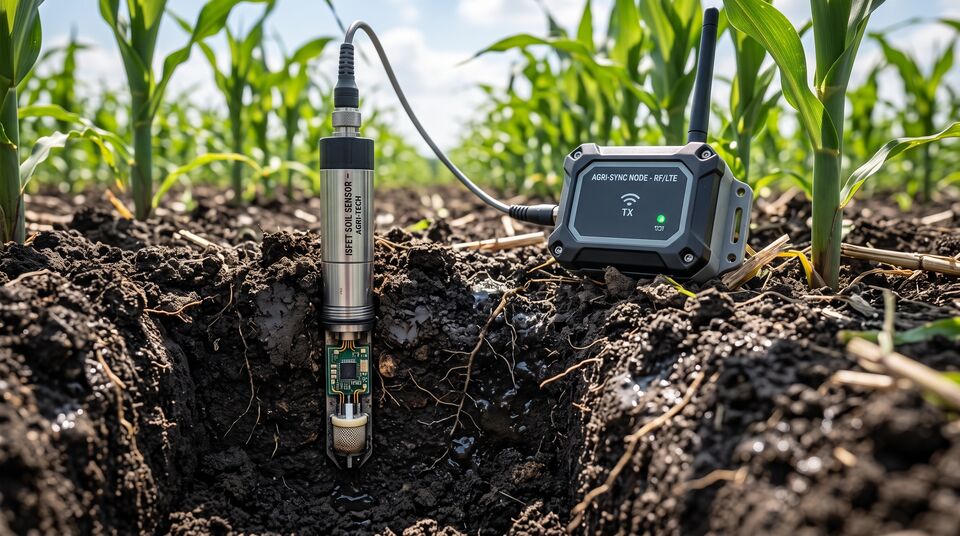

L'avvento dei Sensori Elettrochimici In-Situ basati su transistor a effetto di campo iono-selettivi (ISFET) e elettrodi analitici miniaturizzati ISE (Ion-Selective Electrodes) integrati in nodi IoT permette di monitorare in continuo le fluttuazioni dei nitrati e del carbonio nel suolo, ottimizzando l'apporto di ammendanti e prevenendo la lisciviazione nelle falde acquifere.

Principi di funzionamento: sensori ISE e transistor ISFET per la chimica edafica

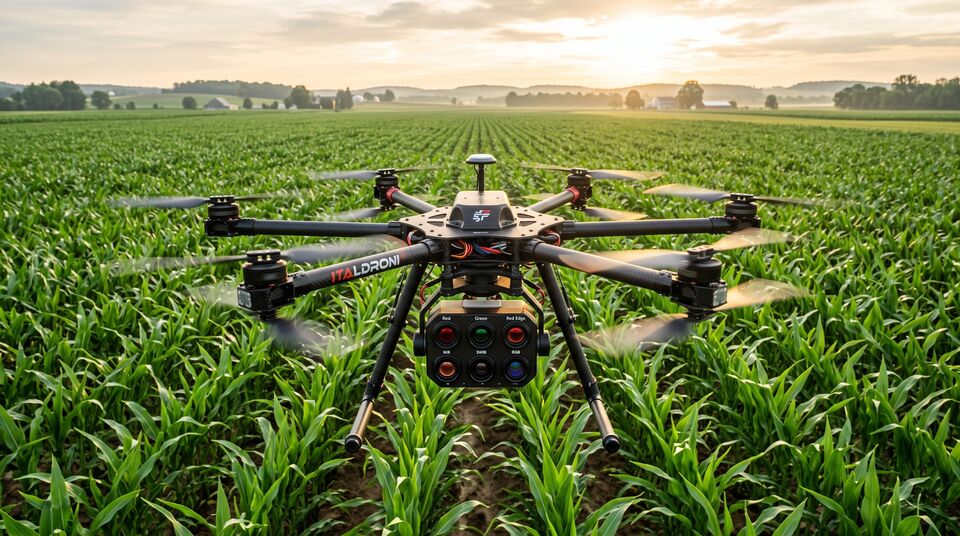

Drone ITALDRONI con camera multispettrale a sei bande sul mais per correlare spettro e carbonio organico — Le mappe spettrali guidano il campionamento per il carbonio organico del suolo.

I sensori elettrochimici da suolo misurano l'attività ionica specifica all'interno della soluzione del terreno senza distruggere il campione edafico.

[ Soluzione del Suolo ] <---> [ Membrana Iono-Selettiva (PVC / Polimero) ]

                                                │
                                                ▼

[ Differenziale di Potenziale ]

                                                │
                                                ▼

[ Equazione di Nernst -> [NO3-] / [NH4+] ]

1. elettrodi iono-Selettivi (ISE - ion-Selective electrodes)

I sensori ISE tradizionali miniaturizzati utilizzano una membrana polimerica (solitamente in PVC plastificato) modificata con un ionoforo specifico — una molecola organica cavitante capace di legare in modo altamente selettivo l'anione nitrato (NO₃^-) o il catione ammonio (NH₄^+). Il contatto tra la soluzione del suolo e la membrana genera un differenziale di potenziale elettrico E rispetto ad un elettrodo di riferimento interno (Ag/AgCl), descritto dall'Equazione di Nernst:

E = E₀ + R Tz F \ln ( a_i + \sum K_i,j (a_j)^z/z_j )

Dove E₀ è il potenziale standard, R la costante dei gas, T la temperatura assoluta, F la costante di Faraday, z la valenza dello ione target, a_i l'attività dello ione nitrato e K_i,j il coefficiente di selettività rispetto agli ioni interferenti (es. cloruri Cl^- o solfati SO₄²-).

2. transistor a effetto di campo iono-Selettivi (ISFET - ion-Selective field effect transistors)

I sensori ISFET rappresentano l'evoluzione dello stato solido della microelettronica analitica. Il classico gate metallico di un transistor MOSFET viene sostituito da una membrana sensibile agli ioni depositata direttamente sul canale di silicio del semiconduttore. L'accumulo di cariche ioniche (NO₃^- o H^+ per il pH) sulla membrana altera la conduttività del canale tra Drain e Source, modulando la corrente elettrica in risposta diretta alla concentrazione chimica. I sensori ISFET offrono tempi di risposta inferiori al secondo, una resistenza meccanica elevata e una drastica riduzione dei consumi energetici.

+-----------------------------------------------------------------------------------+ | Parametro Chimico | Tecnologia Sensoriale | Intervallo di Misura | Precisione | +-----------------------------------------------------------------------------------+ | Nitrati (NO₃^-) | ISE con Ionoforo / ISFET| 1 - 500 mg/L | ± 5% | | Ammonio (NH₄^+) | ISE Polimerico | 0,5 - 200 mg/L | ± 7% | | Carbonio Organico (DOC)| Spettrofotometria UV-Vis Solid-State | 2 - 100 mg C/L | ± 8% | | pH Edafico | ISFET al Biossido di Titanio | 3 - 10 pH | ± 0,05 pH | +-----------------------------------------------------------------------------------+

Il carbonio organico disciolto (DOC) e la dinamica della fertilità biologica

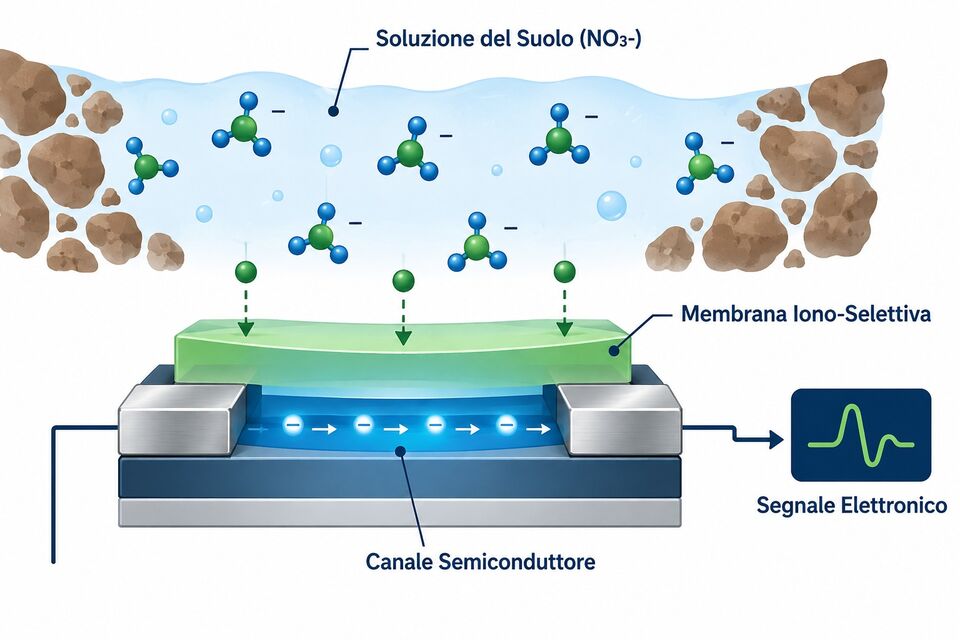

Schema ISFET: membrana iono-selettiva, canale semiconduttore e conversione in segnale elettronico — Gli ioni nitrato attraversano la membrana e generano il segnale di misura.

Mentre i nitrati rappresentano la forma minerale direttamente assimilabile dall'apparato radicale, il Carbonio Organico Disciolto (DOC) costituisce la frazione più idrosolubile e biologicamente attiva della sostanza organica del suolo (SOM). Il DOC include acidi organici a basso peso molecolare, zuccheri complessi, amminoacidi e sostanze umiche solubili.

Il monitoraggio continuo del rapporto tra Nitrati e Carbonio Organico Disciolto (DOC / NO₃^-) consente di valutare lo stato di salute del microbioma del suolo:

Rapporto DOC / NO₃^- Elevato (> 10): Indica un'elevata disponibilità di carbonio ma una potenziale "immobilizzazione biologica" dell'azoto. I microrganismi del suolo consumano tutto l'azoto minerale disponibile per assimilare il carbonio, sottraendolo temporaneamente alle piante.
Rapporto DOC / NO₃^- Basso (< 2): Segnala un picco di mineralizzazione o un eccesso di nitrati minerali rispetto alla capacità di ritenzione della sostanza organica, esponendo il terreno al rischio di dilavamento delle falde in caso di piogge intense.

Sinergia con le mappe multispettrali e termiche da drone ITALDRONI

Dinamica dei nitrati dopo il sovescio: picco di mineralizzazione e assorbimento radicale della coltura — La curva dei nitrati indica il momento ideale per la semina successiva.

Sebbene un sensore ISFET fornisca un dato chimico puntuale ad altissima precisione, la variabilità pedologica del terreno rende necessaria la spatializzazione delle informazioni su scala aziendale.

Questa integrazione multimodale viene realizzata dai droni professionali della flotta ITALDRONI. Sotto il coordinamento di Dimitri Albino, pilota professionista certificato EU-STS con comprovata esperienza in operazioni BVLOS, i droni eseguono rilievi multispettrali ad alta risoluzione durante la stagione vegetativa.

[ Sensore ISFET Edafico ] (Misurazione Puntuale mg/L NO3-) + ===> [ Mappa di Fertilità Azotata 3D ] [ Mappa NDRE / Red Edge UAV ] (Assorbimento Clorofilla Canopia)

Incrocio tra Indice NDRE e Concentrazione di Nitrati: L'indice multispettrale NDRE (Normalized Difference Red Edge), calcolato sulle frequenze del Red Edge (≈ 705-740 nm), è direttamente correlato al contenuto di clorofilla fogliare e all'azoto assimilato dalla canopia. L'incrocio tra la mappa spettrale NDRE prodotta da ITALDRONI e le concentrazioni di nitrati edafici misurate dai sensori ISFET permette di calcolare la reale Efficienza di Assimilazione dell'Azoto (NUE - Nitrogen Use Efficiency), distinguendo le zone in cui l'azoto è presente nel suolo ma non viene assorbito dalle radici a causa di compattamento o asfissia idrica.

Caso applicativo: gestione del sovescio e della nutrizione nel mais biologico

In un'azienda agricola biologica di 120 ettari in Veneto, è stata installata una rete di 15 stazioni edafiche dotate di sensori ISFET per nitrati e sonda ottica DOC, integrate con i sorvoli stagionali di ITALDRONI.

+-----------------------------------------------------------------------------------+ | Indicatore Agronomico | Gestione Biologica Tradizionale | Gestione ISFET + ITALDRONI | +-----------------------------------------------------------------------------------+ | Perdita Nitrati per Lisciviazione| 42 kg N/ha | 11 kg N/ha (-73,8%) | | Resa Granella Mais Bio | 8,2 t/ha | 9,7 t/ha (+18,3%) | | Efficienza Sovescio (NUE) | 48% | 76% (+28 punti %) | | Costo Ammendanti Organici | 380 €/ha | 290 €/ha (-23,6%) | +-----------------------------------------------------------------------------------+

I sensori ISFET hanno monitorato la curva di mineralizzazione del sovescio di favino e veccia, identificando il picco esatto di rilascio dei nitrati (NO₃^-). I sorvoli condotti da Dimitri Albino hanno confermato il perfetto sincronismo tra la disponibilità chimica nel suolo e la fase di elevato assorbimento del mais (fase di levata/fioritura), consentendo di ridurre le dosi di ammendante integrativo e azzerando le perdite per dilavamento.

Conclusioni

I sensori elettrochimici edafici ISFET ed ISE rappresentano uno strumento fondamentale per la gestione della nutrizione organica in agricoltura biologica. Trasformando la chimica del suolo da analisi statica di laboratorio a flusso informativo continuo in tempo reale, ed integrando tali dati con i rilievi multispettrali da drone ITALDRONI, l'agricoltore biologico può alimentare la coltura con precisione chirurgica, tutelando la fertilità del suolo e la qualità dell'ambiente.
