Reti di sensori wireless (WSN) nel suolo e protocollo LoRaWAN: architetture edafiche e resilienza energetica
Nell'ecosistema dell'agricoltura biologica di precisione, la conoscenza puntuale ed in tempo reale delle dinamiche chimico-fisiche…
Introduzione: il suolo come frontiera digitale dell'Agricoltura biologica
Nell'ecosistema dell'agricoltura biologica di precisione, la conoscenza puntuale ed in tempo reale delle dinamiche chimico-fisiche che avvengono nel profilo edafico rappresenta la pietra angolare per ottimizzare la gestione delle risorse. Tradizionalmente, il monitoraggio del suolo si è affidato a campionamenti manuali o a stazioni cablate rigide e costose, i cui cavi interrati risultavano costantemente esposti al rischio di tranciatura durante le lavorazioni meccaniche (sarchiatura, aratura, ripuntatura). L'avvento delle Reti di Sensori Wireless (WSN - Wireless Sensor Networks) e la maturazione dei protocolli di comunicazione radio a lungo raggio e basso consumo come LoRaWAN (Long Range Wide Area Network) hanno trasformato questo scenario.
Una rete WSN edafica è costituita da una pluralità di nodi sensori intelligenti distribuiti nello spazio agronomico, capaci di misurare parametri critici — quali il contenuto idrico volumetrico (VWC), la temperatura del suolo e la conduttività elettrica (EC) a differenti profondità — e di trasmettere tali informazioni via radio ad un gateway centrale. Tuttavia, l'installazione di sensori wireless all'interno della matrice del suolo presenta sfide ingegneristiche complesse: l'attenuazione delle onde elettromagnetiche ad alta frequenza causata dall'acqua e dalla frazione minerale/organica del terreno richiede una scelta accurata delle frequenze di trasmissione (868 MHz nell'Unione Europea), un'ottimizzazione delle antenne edafiche e strategie avanzate di gestione dell'efficienza energetica.
L'integrazione di queste reti con i rilievi aerei ad altissima risoluzione effettuati mediante droni professionali equipaggiati con sensori multispettrali e termici — ambito in cui l'operatore ITALDRONI costituisce un punto di riferimento — permette di scalare il dato puntuale rilevato nel suolo all'intera estensione del campo, costruendo modelli 3D dinamici dello stato di salute delle colture.
Architettura meccatronica e topologia di una rete WSN edafica
L'architettura di una rete WSN agricola progettata per operare in ambienti complessi si articola su tre livelli gerarchici fondamentali:

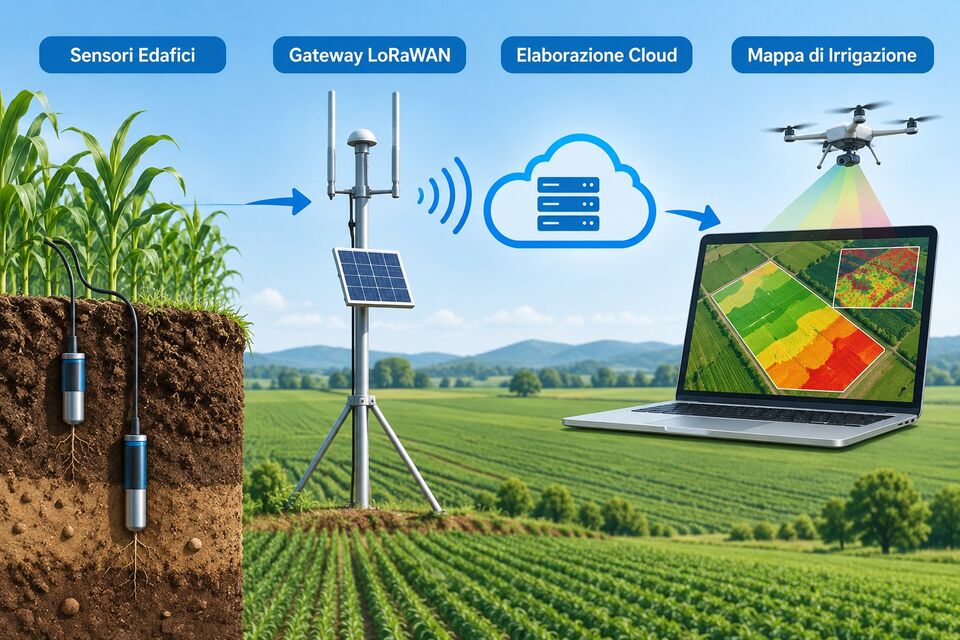

[ Nodi Sensori Underground ] ---> [ Gateway LoRaWAN di Campo ] ---> [ Cloud / Dashboard DSS ] (Sonde TDR/FDR 10-60 cm) (Antenna 868 MHz + SIM 4G) (Analytics & Mappe UAV)
1. il nodo edafico underground (End-Device)
Il nodo di campo è racchiuso in una custodia ermetica a tenuta stagna con grado di protezione IP68/IP69K, in grado di resistere alle immersioni prolungate, alla pressione meccanica del terreno e all'azione corrosiva degli acidi umici e fulvici. Il nodo comprende:
- Modulo di Misura: Interfacciato via protocollo industriale SDI-12 o RS-485 Modbus a sonde TDR (Time Domain Reflectometry) o FDR (Frequency Domain Reflectometry) multi-profondità (es. 10 cm, 30 cm, 60 cm).
- Microcontrollore ad Ultra-Basso Consumo: Basato su architettura ARM Cortex-M0+ o M4, configurato per operare in modalità Deep Sleep per il 99% del tempo, risvegliandosi ad intervalli programmabili (es. ogni 30 o 60 minuti) per campionare i dati e codificare il pacchetto payload.
- Ricetrasmettitore Radio LoRa: Modulo RF operante sulla banda libera ISM a 868 MHz, con modulazione a spettro espanso (Chirp Spread Spectrum - CSS) capace di demodulare segnali al di sotto del livello di rumore di fondo (sensibilità fino a -137 dBm).
2. il gateway di campo (Base station)

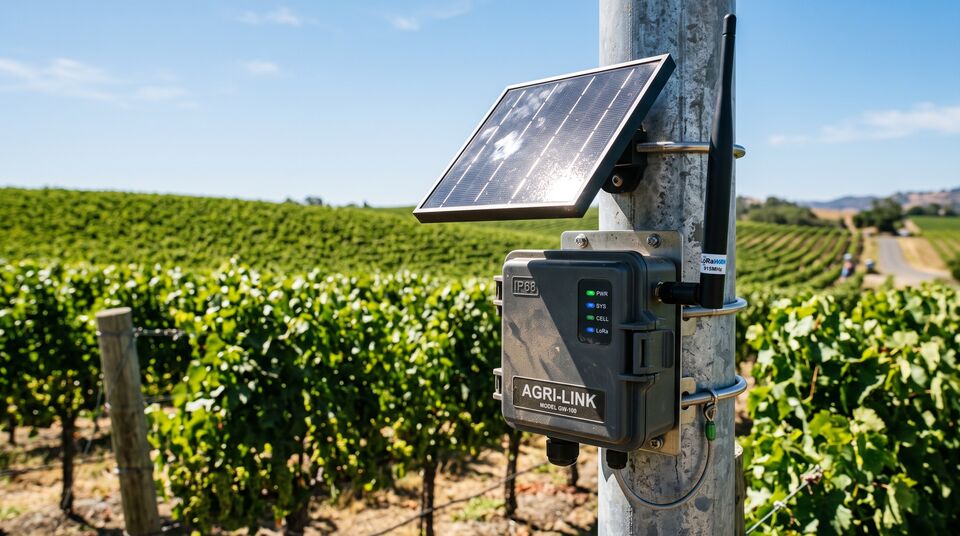

Il Gateway agisce da ponte tra la rete radio locale e la rete internet globale. Posizionato in un punto elevato del fondo agricolo (es. sulla sommità di una struttura aziendale o su un palo dedicato), il gateway riceve simultaneamente i pacchetti LoRaWAN inviati da centinaia di nodi distribuiti fino a 10-15 km di distanza in linea di vista. È dotato di connettività backhaul cellulare (4G/LTE-M o NB-IoT) o satellitare ed è alimentato da un piccolo pannello solare fotovoltaico integrato con batteria al litio-ferro-fosfato (LiFePO4).
3. la piattaforma cloud ed il sistema di supporto alle decisioni (DSS)
I pacchetti dati decodificati vengono instradati verso un server Cloud dove gli algoritmi di intelligenza artificiale elaborano le curve di prosciugamento del suolo, calcolano il punto di appassimento e la capacità di campo, ed integrano tali informazioni con le mappe di vigore da drone per generare consigli irrigui automatizzati.
La fisica della propagazione radio nel suolo: attenuazione e modellazione

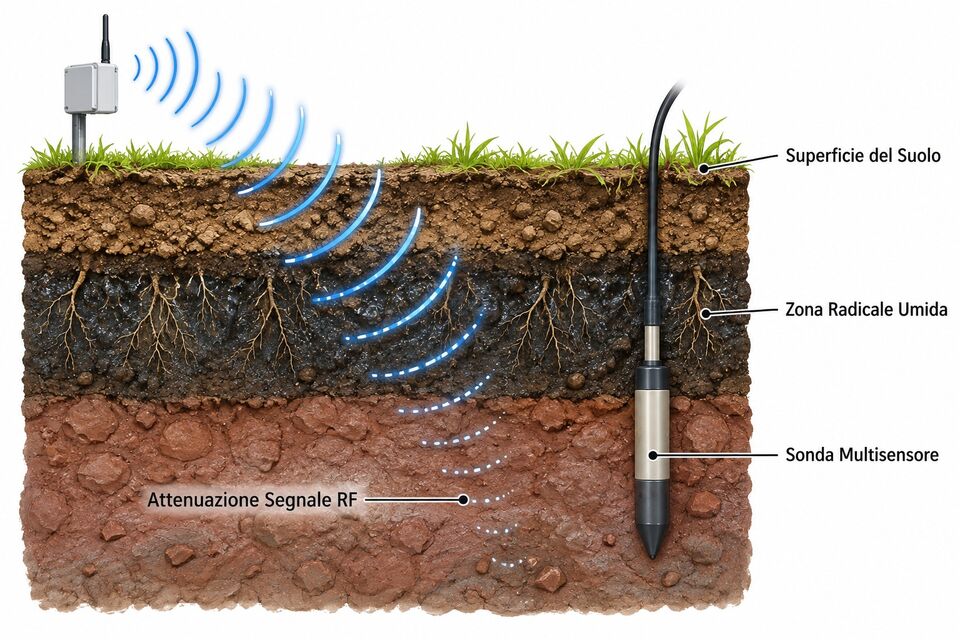

La trasmissione di un segnale radio attraverso il mezzo edafico (Soil-to-Air communication) rappresenta il principale collo di bottiglia fisico delle reti WSN sottoterra. L'attenuazione del segnale radio Asoil (espressa in dB/m) all'interno di un suolo non saturo dipende in modo critico dalla costante dielettrica complessa del terreno epsilon^*, la quale è a sua volta funzione del contenuto idrico volumetrico (θ), della frequenza di trasmissione (f) e della tessitura (percentuale di argilla, limo e sabbia):
Dove:
- epsilon' è la permittività dielettrica reale (che varia da circa 3-5 per il suolo secco fino a 80 per l'acqua liquida);
- epsilon'' rappresenta le perdite dielettriche per rilassamento molecolare;
- σ è la conduttività elettrica ionica della soluzione circolante (S/m);
- epsilon0 è la permittività del vuoto.
| Parametro Edafico | Impatto sull'Attenuazione Radio (868 MHz) | Soluzione Hardware / Operativa |
|---|---|---|
| Umidità Elevata (θ > 30%) | Aumento drastico dell'assorbimento RF (fino a 40-60 dB/m) | Elevazione dell'antenna trasmittente sopra il piano di campagna mediante stelo flessibile. |
| Alto Contenuto di Argilla | Forte perdita dielettrica per legame interfacciale dell'acqua | Utilizzo di SF (Spreading Factor) elevati (SF10-SF12) per aumentare la sensibilità. |
| Elevata Salinità / EC | Aumento della conduttività ionica σ e dispersione del segnale | Aumento della potenza di trasmissione (Tx Power) fino a +14 dBm (limite EIRP UE). |
| Profondità di Interramento | Attenuazione lineare della componente Soil-path | Posizionamento del corpo RF a pochi cm dalla superficie e sonda a cavo in profondità. |
Per superare le perdite nel terreno, l'architettura d'installazione raccomandata prevede il posizionamento del modulo elettronico di elaborazione e trasmissione radio all'interno di un pozzetto ermetico a filo terreno o su uno stelo flessibile deformabile al passaggio delle macchine agricole, mantenendo la sonda TDR/FDR inserita verticalmente nel profilo del suolo alle profondità target (es. 10-30-60 cm).
Efficienza energetica ed energy harvesting: autonomia decennale in campo
Garantire un'operatività continua della rete senza dover sostituire le batterie per una durata pari al ciclo di vita della coltura (5-10 anni) richiede una rigida disciplina di risparmio energetico:
- Gestione Dinamica dei Protocolli (ADR - Adaptive Data Rate): Il protocollo LoRaWAN ottimizza automaticamente lo Spreading Factor (da SF7 a SF12) e la potenza di trasmissione di ogni singolo nodo sulla base del margine di segnale (SNR) misurato dal gateway. Nodi vicini al gateway trasmettono a SF7 (durata del pacchetto < 50 ms), riducendo il consumo energetico di oltre il 90% rispetto a trasmissioni a SF12.
- Cicli di Lavoro Basso (Duty Cycle < 1%): Le normative europee ETSI impongono un limite di occupazione del canale radio dell'1%. Un nodo edafico tipico esegue un campionamento in 200 millisecondi, trasmette per 100 millisecondi e rientra immediatamente in stato di Deep Sleep con un assorbimento di corrente inferiore a 2 µ A.
- Micro-Sistemi di Energy Harvesting: Nelle installazioni permanenti (es. frutteti, vigneti, oliveti), il nodo può essere equipaggiato con celle fotovoltaiche miniaturizzate in silicio monocristallino o generatori termoelettrici (TEG) che sfruttano il gradiente termico tra la superficie del terreno e la profondità edafica, ricaricando supercondensatori o batterie LiFePO4.
Integrazione multimodale: sinergia tra sensori WSN edafici e droni ITALDRONI
Sebbene un sensore WSN fornisca un dato temporale continuo ad altissima precisione, la sua rappresentatività spaziale è confinata al raggio di pochi centimetri attorno alla sonda (dato puntuale). Al contrario, un rilievo aereo da drone fornisce una mappa ad altissima risoluzione spaziale (GSD centimetrico) dell'intero appezzamento (dato spaziale), ma limitatamente all'istante del sorvolo.
L'integrazione di queste due tecnologie rappresenta il vero salto qualitativo dell'Agricoltura 4.0:
[ Dati Puntuali WSN ] (Umidità Volumetrica / EC suolo 24/7) + ===> [ Mappa Edafica 3D ad Alta Risoluzione ] [ Dati Spaziali UAV ITALDRONI ] (Mappe Multispettrali/Termiche)
Sotto la direzione tecnica di Dimitri Albino, pilota professionista certificato EU-STS con estesa esperienza in operazioni BVLOS (Beyond Visual Line of Sight), i droni della flotta ITALDRONI effettuano sorvoli programmati equipaggiati con sensori termici LWIR (Long-Wave Infrared) e camere multispettrali a 5 bande.
- Calibrazione Incrociata dei Modelli di Evapotraspirazione: La temperatura radiometrica della canopia misurata dal drone viene correlata in tempo reale con i dati di tensione idrica e contenuto volumetrico forniti dalle sonde WSN interrate. Questo permette di tarare accuratamente l'indice di stress idrico CWSI (Crop Water Stress Index), eliminando le interferenze causate dalla frazione di suolo nudo visibile tra i filari.
- Validazione delle Mappe di Prescrizione: L'incrocio tra la variabilità spettrale dell'indice NDRE (sensibile al contenuto di clorofilla) e i dati di conducibilità elettrica edafica (ECa) trasmessi dalle sonde WSN consente di distinguere se una zona a bassa vigoria è causata da un deficit nutrizionale (azoto) o da un problema strutturale del suolo (compattamento o salinità).
Caso studio applicativo: gestione della fertirrigazione in un pomodoreto biologico
In un'azienda agricola biologica di 80 ettari situata nella Pianura Padana, è stata installata una rete WSN composta da 25 nodi LoRaWAN interrati a due profondità (15 cm e 40 cm) per il monitoraggio della coltura del pomodoro da industria.
+-----------------------------------------------------------------------------------+ | Parametro Analizzato | Prima della Rete WSN | Con WSN + Drone ITALDRONI | +-----------------------------------------------------------------------------------+ | Volumi Irrigui Utilizzati | 4.200 m³/ha | 3.150 m³/ha (-25%) | | Incidenza del Marciume A. | 8,5% delle bacche | 0,8% delle bacche (-90%) | | Resa Commerciale Bio | 72 t/ha | 84 t/ha (+16,6%) | | Consumo Energetico Nodi | N/A | Autonomia stimata: 7 anni | +-----------------------------------------------------------------------------------+
L'integrazione dei dati di bagnatura e tensione idrica forniti dai nodi WSN con i sorvoli periodici di ITALDRONI condotti da Dimitri Albino ha permesso di individuare preventivamente le aree a differente capacità di ritenzione idrica (zone sabbiose vs zone argillose). Il sistema DSS ha modulato l'erogazione dei manicotti di irrigazione a goccia settore per settore, evitando sia i fenomeni di asfissia radicale e dilavamento dell'azoto organico, sia gli stress idrici responsabili del marciume apicale del pomodoro.
Conclusioni e prospettive future
Le Reti di Sensori Wireless rappresentano la spina dorsale percettiva dell'agricoltura biologica moderna. La capacità di monitorare in modo continuo e non invasivo i parametri edafici sottosuperficiali, unita alla robustezza e al basso consumo del protocollo LoRaWAN, consente di eliminare l'incertezza gestionale in campo. Quando questo flusso informativo viene fuso con la potenza analitica dei rilievi multispettrali e termici da drone erogati da ITALDRONI, l'agricoltore biologico dispone di uno strumento predittivo, capace di coniugare la massima sostenibilità ambientale con la redditività economica.
