Camere RGB, multispettrali e termiche per droni: guida tecnica alla scelta del sensore agronomico

Introduzione: la variazione della risposta spettrale della canopia

L'adozione dei droni (Unmanned Aerial Vehicles - UAV) nell'agricoltura di precisione e biologica ha trasformato il modo in cui gli agronomi ed i conduttori agricoli monitorano lo stato di salute delle colture. Tuttavia, l'efficacia del telerilevamento aereo dipende in modo fondamentale dalla scelta del Payload ottico installato a bordo del velivolo. Non tutti i sensori aerei sono uguali: una fotocamera RGB ad alta risoluzione acquisisce informazioni visive eccellenti sulla geometria della canopia, ma risulta del tutto cieca di fronte alle variazioni fisiologiche dello stress idrico o nutrizionale che si manifestano nella regione dello spettro elettromagnetico invisibile all'occhio umano.

Per trasformare il drone da semplice strumento fotografico in uno strumento di diagnostica agronomica quantitativa e scientifica, è necessario comprendere la firma spettrale delle piante e la fisica della riflettanza fogliare. La parete cellulare, il contenuto di clorofilla ed il potenziale idrico fogliare interagiscono con la radiazione solare incidente assorbendo e riflettendo lunghezze d'onda specifiche.

In questo articolo analizzeremo in dettaglio le tre macro-famiglie di sensori ottici per droni agricoli — Camere RGB, Sensori Multispettrali e Camere Termiche Radiometriche LWIR — fornendo i criteri guida per la selezione del payload ideale in funzione dell'obiettivo agronomico, valorizzando le configurazioni di volo e la flotta professionale erogata da ITALDRONI.

1. camere RGB ad alta risoluzione: geometria, conta piante e modelli digitali 3D

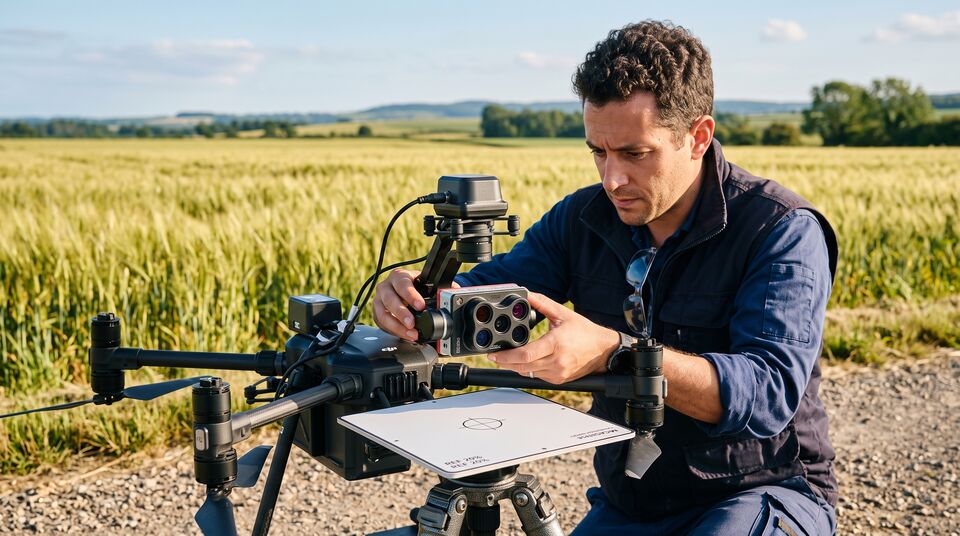

Tecnico monta un sensore multispettrale multicamera sul gimbal di un drone agricolo in campo — Il sensore multispettrale viene installato e calibrato prima della missione.

Le camere RGB (Red, Green, Blue) catturano la luce visibile nell'intervallo dello spettro elettromagnetico compreso tra 400 nm e 700 nm. A bordo dei droni professionali utilizzati nelle operazioni di telerilevamento, le camere RGB sono dotate di sensori CMOS Full-Frame o APS-C da 20 a 45 Megapixel con otturatore meccanico (Global Shutter) per eliminare le distorsioni da Rolling Shutter durante il volo ad alta velocità.

[ Spettro Visibile (RGB) ] ---> [ Sensore CMOS High-Res ] ---> [ Ortofoto & DEM / DSM 3D ] (400 nm - 700 nm) (Global Shutter 20-45 MP) (GSD < 0.5 cm/pixel)

Applicazioni agronomiche principali delle camere RGB

Mappatura delle Fallanze ed Inizio Emergenza: Grazie ad una risoluzione spaziale elevata (Ground Sampling Distance - GSD inferiore a 0,5 cm/pixel a 50 m di quota di volo), le camere RGB consentono agli algoritmi di Computer Vision (YOLOv8) di contare singolarmente i germogli emersi e geolocalizzare i vuoti di semina.
Rilievo Topografico e Modellazione idraulica 3D: Tramite la tecnica della fotogrammetria Structure from Motion (SfM), le sovrapposizioni RGB generate dai droni ITALDRONI producono Modelli Digitali di Elevazione (DEM) e del Terreno (DTM) con accuratezza centimetrica, indispensabili per la progettazione di livellamenti e canali di sgrondo anti-erosione.
Valutazione dei Danni da Avversità: Perizie fotogrammetriche per allettamento da vento, grandinate o allagamenti, con delimitazione esatta delle superfici colpite ai fini assicurativi.

Limiti delle camere RGB

Le camere RGB non misurano la riflettanza nell'infrarosso vicino (NIR). Di conseguenza, non sono in grado di diagnosticare uno stress nutrizionale o patologico asintomatico prima che si manifesti un ingiallimento visibile della foglia (clorosi).

2. sensori multispettrali: diagnostica fisiologica e indici di vigoria (NIR & red edge)

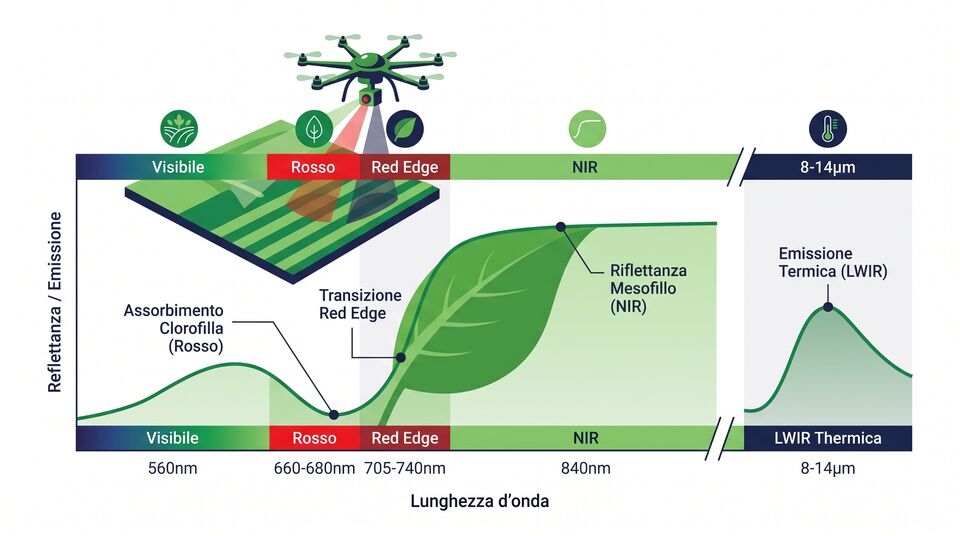

Grafico della firma spettrale della foglia: rosso, red edge, NIR ed emissione termica LWIR — La curva di riflettanza spiega perché red edge e NIR rivelano lo stress delle piante.

I sensori multispettrali sono progettati per catturare bande di frequenza strette e separate dello spettro elettromagnetico, posizionate in corrispondenza dei punti critici di assorbimento e riflettanza della vegetazione. Un sensore multispettrale professionale per l'agricoltura di precisione integra tipicamente da 4 a 6 canali spettrali distinti:

Assorbimento Fotosintetico Riflettanza Strutturale (Rosso ~650 nm - Clorofilla) (NIR ~840 nm - Mesofillo)

             │                                              │
             ▼                                              ▼
 ─── [ Banda ROSSO ] ─────── [ RED EDGE ] ───────── [ Infrarosso Vicino (NIR) ] ───

(705-740 nm)

Perché la banda red edge è fondamentale?

La regione del Red Edge (705–740 nm) rappresenta la zona di ripida transizione tra il forte assorbimento della luce nel rosso da parte della clorofilla e la forte riflettanza nell'infrarosso vicino causata dalla struttura cellulare del mesofillo. A differenza dell'indice NDVI tradizionale (che soffre di saturazione quando la canopia chiude la fila con alti valori di biomassa), l'indice NDRE (Normalized Difference Red Edge) basato sulla banda Red Edge penetra negli strati inferiori della vegetazione, fornendo una stima lineare e precisa della concentrazione di azoto e clorofilla anche negli stadi fenologici avanzati.

Integrazione del sensore di irraggiamento solare (DLS)

Per garantire che il dato multispettrale sia confrontabile nel tempo e scientificamente valido, i sensori impiegati dalla flotta ITALDRONI integrano un Sensore di Luce Solare (DLS) posizionato sulla parte superiore del drone. Il DLS misura in tempo reale le variazioni di irraggiamento solare dovute alle velature nuvolose, calibrando radiometricamente ciascuno scatto.

3. camere termiche radiometriche LWIR: monitoraggio dello stress idrico e traspirazione

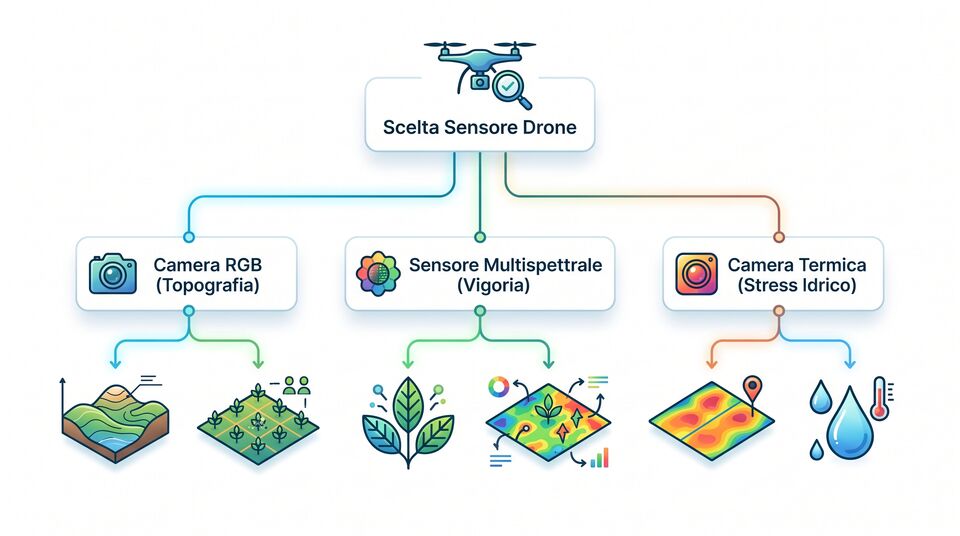

Schema scelta sensore drone: RGB per topografia, multispettrale per vigoria, termica per stress idrico — RGB, multispettrale o termica: il sensore giusto per ogni obiettivo agronomico.

Le camere termiche operano nella regione dell'infrarosso a onde lunghe (LWIR - Long-Wave Infrared), compresa tra 8.000 nm e 14.000 nm (8 - 14 µ m). A differenza dei sensori RGB e multispettrali che misurano la luce solare riflessa, il sensore termico misura l'emissione di radiazione infrarossa emessa da corpi dotati di temperatura superiore allo zero assoluto.

[ Radiazione Infrarossa Emessa ] ---> [ Microbolometro LWIR (8-14 µm) ] ---> [ Mappa Temperatura Canopia ] (Temperatura Fisiologica Fogliare) (Sensibilità < 30 mK) (Calcolo Indice CWSI)

Il principio fisiologico del raffreddamento per traspirazione

Quando la pianta dispone di un idoneo contenuto idrico nel suolo, mantiene gli stomi aperti per assimilare l'anidride carbonica (CO₂). La traspirazione dell'acqua attraverso gli stomi sottrae calore latente alla foglia, mantenendo la temperatura della canopia nettamente inferiore (da 2 °C a 6 °C) rispetto alla temperatura dell'aria circostante.

Quando si manifesta uno stress idrico nel suolo, la pianta risponde chiudendo gli stomi per conservare l'acqua. La cessazione della traspirazione causa un immediato innalzamento della temperatura fogliare. La camera termica radiometrica rileva questa variazione di temperatura con una sensibilità termica elevatissima (NETD < 30 mK), consentendo il calcolo dell'indice CWSI (Crop Water Stress Index).

4. matrice di selezione del payload per obiettivo agronomico

Per guidare agronomi e tecnici agricoli nella scelta del payload più idoneo, ITALDRONI adotta la seguente matrice decisionale di selezione:

[ OBIETTIVO AGRONOMICO ]

                                           │
 ┌─────────────────────────────────────────┼─────────────────────────────────────────┐
 ▼                                         ▼                                         ▼

[ CONTA PIANTE & TOPOGRAFIA ] [ NUTRIZIONE & VIGORIA BIO ] [ IRRIGAZIONE & STRESS IDRICO ]

        │                                         │                                         │
        ▼                                         ▼                                         ▼

Sensore: RGB 45 MP Global ShutterSensore: Multispettrale 5 Bande Sensore: Termico Radiometrico LWIR (GSD < 0.5 cm, Rilievo 3D) (Red Edge, NIR, Sensore DLS) (NETD < 30 mK, Mappa CWSI)

5. il valore della flotta multisensore e delle operazioni ITALDRONI

Il vero salto di qualità nell'Agricoltura 4.0 si ottiene combinando le tre tecnologie in un approccio Multi-Payload. Sotto la guida di Dimitri Albino, pilota professionale certificato EU-STS abilitato alle operazioni estese in BVLOS, ITALDRONI impiega droni industriali dotati di gimbal multi-sensore in grado di acquisire simultaneamente nello stesso volo i dati RGB ad alta risoluzione, le 5 bande multispettrali ed il canale termico radiometrico.

Questo approccio azzera i tempi di rilievo in campo, elimina le discrepanze microclimatiche tra voli separati e fornisce all'agronomo un dataset perfettamente sovrapponibile per la generazione automatica delle mappe di prescrizione.

Conclusioni

La scelta del sensore per il drone agricolo non deve essere guidata dalla moda tecnologica, ma dalla profonda comprensione della fisiologia vegetale e dei vincoli operativi di campo. Mentre l'RGB rappresenta la base per la topografia e la conta delle piante, il sensore multispettrale con banda Red Edge costituisce lo standard aureo per la nutrizione e la vigoria vegetale, affiancato dalla camera termica radiometrica per il controllo chirurgico dello stress idrico.
