Calibrazione radiometrica e pannelli di riflettanza: garantire il dato spettrale scientifico

Introduzione: il rischio dell'Illusione ottica nel telerilevamento

Quando si osserva una mappa di vegetazione a colori vivaci generata da un drone — con zone verdi rigogliose che si alternano a macchie rosse o gialle — si è tentati di considerare quel risultato come una verità assoluta e immediatamente utilizzabile. Tuttavia, nel telerilevamento quantitativo per l'agricoltura di precisione, un'immagine senza calibrazione radiometrica è poco più di una bella fotografia colorata.

Le fotocamere multispettrali non misurano direttamente lo stato di salute intrinseco della pianta, ma misurano la radiazione luminosa rifratta e riflessa dalla canopia verso il sensore. Questa radiazione riflessa dipende in misura fondamentale dalla quantità di luce solare che incide sul campo nel momento esatto dello scatto.

Se il sole viene temporaneamente velato da una nuvola passeggera, o se un rilievo condotto alle 9:00 del mattino viene confrontato con un rilievo condotto alle 13:00, le variazioni di riflettanza registrate dalla fotocamera saranno causate dall'illuminazione atmosferica e non da un reale cambiamento nella fisiologia della pianta. Senza un rigoroso processo di calibrazione radiometrica, diventa impossibile confrontare mappe acquisite in date diverse o calcolare indici spettrali scientificamente validi.

Dalla radianza alla riflettanza: la fisica della misura

Per comprendere la necessità della calibrazione occorre distinguere due grandezze fisiche fondamentali:

1. Radianza (L): È la quantità totale di energia luminosa che giunge all'obiettivo della fotocamera in una specifica banda spettrale. La radianza è espressa in Watt / (m² · sr · nm) e varia continuamente al variare dell'ora del giorno, della copertura nuvolosa e della foschia atmosferica.
2. Riflettanza (ρ): È il rapporto percentuale adimensionalizzato tra la radiazione riflessa da una superficie e la radiazione incidente proveniente dal sole su quella stessa superficie:

La riflettanza è una proprietà fisica intrinseca della materia. Una foglia di frumento sana presenta una riflettanza specifica nel Red Edge (es. 45%) a prescindere che il cielo sia sereno o leggermente velato. L'obiettivo primario della calibrazione radiometrica è convertire i dati grezzi espressi in numeri digitali (Digital Numbers - DN) o radianza in valori assoluti di riflettanza di superficie.

I tre pilastri della calibrazione radiometrica da drone

Un protocollo di rilievo multispettrale professionale si basa su tre strumenti complementari per eliminare l'interferenza dell'illuminazione atmosferica.

┌────────────────────────────────────────────────────────┐
│           TRIPLETTA DI CALIBRAZIONE RADIOMETRICA       │
├───────────────────┬───────────────────┬────────────────┤
│ 1. Pannello di    │ 2. Sensore DLS    │ 3. Correzione  │
│    Riflettanza    │    (Downwelling)  │    Sun-Sensor  │
│    (Pre/Post Volo)│    (In Tempo Reale)│   Angle       │
└───────────────────┴───────────────────┴────────────────┘

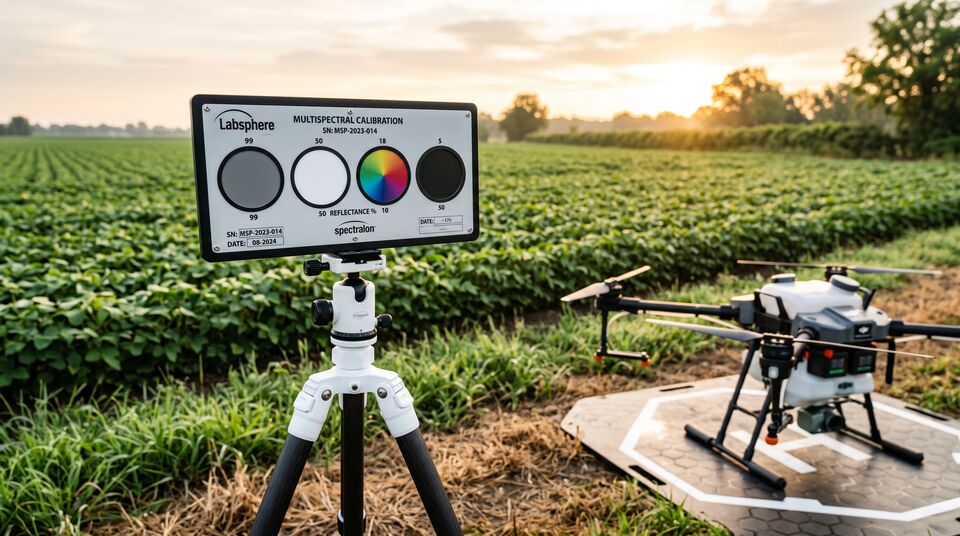

1. il pannello di riflettanza calibrato (RPB - Reflectance Panel Calibration)

Prima del decollo e subito dopo l'atterraggio, il drone viene posizionato sopra un pannello di calibrazione target a superficie lambertiana (una superficie speciale che riflette la luce in modo perfettamente uniforme in tutte le direzioni).

I valori di riflettanza del pannello sono noti e certificati in laboratorio per ciascuna banda spettrale (ad esempio: 60% nel NIR, 58% nel Red Edge, 55% nel Rosso). Il software di fotogrammetria utilizza lo scatto fotografico effettuato sul pannello come pietra di paragone (baseline) per calibrare e scalare tutti i pixel dell'ortomosaico.

2. il sensore di irraggiamento solare in tempo reale (DLS - Downwelling Light Sensor)

Mentre il pannello di riflettanza fornisce una calibrazione statica all'inizio e alla fine della missione, l'illuminazione solare durante un volo di 30 minuti può fluttuare a causa di velature o variazioni dell'angolo solare.

Per compensare queste fluttuazioni dinamiche, i droni agricoli professionali montano sulla parte superiore del velivolo un sensore DLS orientato verso il cielo. Il DLS misura continuamente, scatto per scatto, l'intensità e la componente spettrale della luce solare incidente, permettendo al software di normalizzare ogni singola immagine in fase di elaborazione.

3. la correzione dell'Angolo solare e della geometria sun-Sensor-Target

Infine, gli algoritmi avanzati correggono le distorsioni causate dall'angolo di inclinazione del sole rispetto al rilievo del terreno e dall'effetto BRDF (Bidirectional Reflectance Distribution Function), ovvero la tendenza delle superfici vegetali a riflettere la luce in modo differente a seconda dell'angolo di osservazione.

Caso studio operativo: confronto tra rilievo calibrato e non calibrato in viticoltura

Per comprendere l'impatto reale della calibrazione radiometrica sulle decisioni agronomiche aziendali, si consideri un caso studio reale condotto su un vigneto collinare di Sangiovese esteso su 25 ettari durante la stagione estiva.

Durante la missione di sorvolo, effettuata a metà giornata, la copertura nuvolosa ha subito variazioni repentine a causa del passaggio di banchi di altocumuli. L'analisi dei dati non calibrati (basati esclusivamente sui numeri digitali grezzi forniti dai sensori senza compensazione DLS e senza scatto sul pannello target) ha generato una mappa NDVI fortemente artefatta: nelle aree del vigneto sorvolate durante il passaggio delle nubi, i valori di vigore apparente sono crollati di oltre il 35%, inducendo la falsa conclusione che l'appezzamento soffrisse di un grave attacco patogeno o di un repentino stress idrico.

Al contrario, applicando il protocollo completo di calibrazione radiometrica con pannello di riflettanza pre-volo e normalizzazione continua tramite sensore DLS di irraggiamento solare, l'effetto delle ombre portate dalle nubi è stato totalmente eliminato. La mappa di riflettanza reale ha mostrato un vigneto omogeneo e in perfetto equilibrio vegetativo, evitando all'azienda agricola un inutile e costoso intervento fito-sanitario a calendario.

Raccomandazioni pratiche per gli operatori di campo

1. Conservazione e Pulizia del Pannello Target: Il pannello di calibrazione deve essere conservato nella sua custodia protettiva rigida al riparo dalla polvere, dall'umidità e dalle impronte digitali. Un pannello sporco o graffiato altera la curva di riflettanza nominale fornita dal produttore, inficiando tutti i rilievi futuri.
2. Posizionamento Rispetto al Sole: Durante la fotografia di calibrazione, l'operatore e il drone devono essere posizionati in modo da non proiettare alcuna ombra, anche parziale, sulla superficie del pannello.
3. Calibrazione nei Rilievi Pluri-Giornalieri: Nelle missioni che richiedono più voli consecutivi nell'arco della stessa giornata, è raccomandato eseguire uno scatto sul pannello di calibrazione all'inizio di ciascun set di batterie per tracciare le variazioni dell'angolo zenithale solare.

Le conseguenze di un rilievo non calibrato

Ignorare la calibrazione radiometrica porta a gravi errori di interpretazione agronomica, riassunti nella seguente tabella comparativa:

Il rigore metodologico di ITALDRONI e del pilotaggio certificato

La calibrazione radiometrica non è un semplice passaggio opzionale, ma il cuore del metodo scientifico applicato al telerilevamento agricolo.

ITALDRONI adotta standard severi nella catena di acquisizione ed elaborazione del dato aereo. Ogni rilievo multispettrale eseguito sul campo segue protocolli rigidi validati da esperti del settore come Dimitri Albino (pilota certificato EU-STS ed esperto di sensoristica avanzata).

Le procedure operative sul campo prevedono:

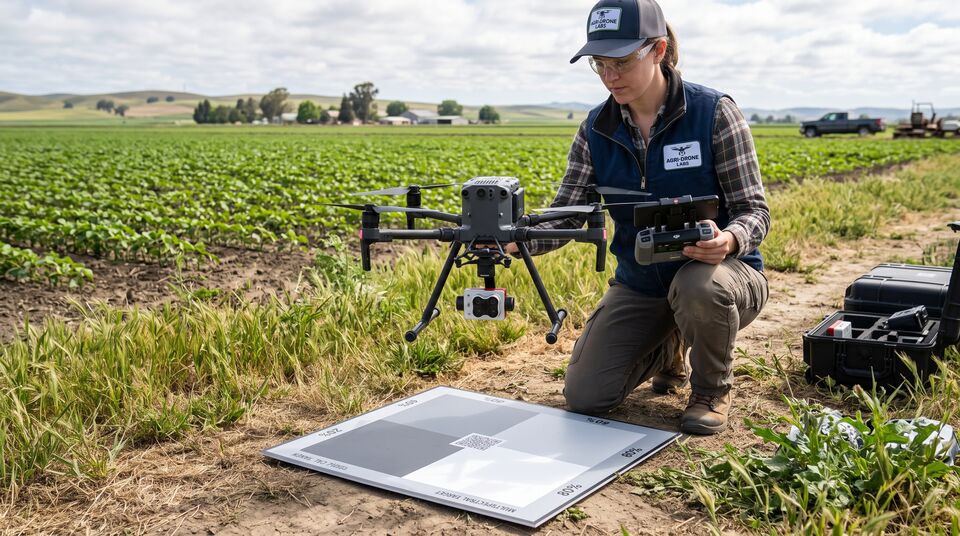

• Posizionamento e Livellamento del Pannello Target: Il pannello di calibrazione viene posizionato in un'area piana, lontano da ombre portate o superfici riflettenti che potrebbero alterare il valore di taratura.
• Scatto di Taratura Pre e Post-Volo: Acquisizione di scatti di taratura senza la presenza dell'ombra del drone o dell'operatore.
• Controllo dei Dati DLS in Fase di Processing: Verifica dell'integrità dei log di irraggiamento solare per escludere frame inficiati da repentine variazioni di luce non compensabili.

Questo rigore metodologico garantisce che i dati forniti da ITALDRONI ad agronomi, centri di ricerca e aziende agricole non siano semplici mappe cromatiche, ma dati spettrali quantitativi e riproducibili, indispensabili per decisioni agronomiche ad alto impatto economico.

Conclusioni

Nel telerilevamento agricolo la qualità delle decisioni dipende interamente dalla qualità del dato di partenza. La calibrazione radiometrica mediante pannelli di riflettanza e sensori di irraggiamento DLS è il processo che trasforma una serie di fotografie aeree in uno strumento di misura scientifico. Rifiutare i compromessi sulla calibrazione è l'unico modo per garantire che l'agricoltura di precisione poggi su basi solide, riproducibili e sicure.
