Robot mobili autonomi intra-Fila: utensili meccanici attivi, zappette pneumatiche e controllo cinematico

Introduzione: la sfida del diserbo meccanico nello spazio intra-Fila

Nella coltivazione biologica delle colture orticole, sarchiate e arboree (vigneti e frutteti), il controllo della vegetazione infestante lungo la linea di semina o tra le piante sulla stessa fila (spazio intra-fila) rappresenta una delle operazioni agricole più complesse e costose. Se il diserbo tra le file (inter-fila) è da decenni risolto agevolmente con sarchiatrici meccaniche tradizionali guidate da trattori, lo spazio compreso tra una pianta coltivata e l'altra richiede un livello di precisione millimetrico. Un margine di errore di pochi centimetri può causare lo sradicamento della coltura o, al contrario, lasciare incontrollate le infestanti che competono direttamente per luce, acqua e nutrimenti.

Tradizionalmente, la gestione dell'intra-fila ha richiesto centinaia di ore di scerbatura manuale per ettaro oppure l'impiego di sarchiatrici ventrali o posteriori guidate da un secondo operatore umano seduto sull'attrezzo. Negli ultimi anni, la meccatronica e la robotica agricola hanno trasformato questo settore introducendo i robot mobili autonomi a utensili attivi.

Queste macchine intelligenti combinano sistemi di visione artificiale in tempo reale, sensori di prossimità edafici e attuatori dinamici (pneumatici, elettromeccanici o idraulici) capaci di muovere gli organi lavoranti all'interno e all'esterno della fila coltivata con frequenze di ciclo elevatissime. Questo articolo analizza in dettaglio le architetture meccatroniche, la cinematica degli attuatori e le strategie di controllo che rendono possibili i robot per il diserbo intra-fila di nuova generazione.

Architettura meccatronica dei robot intra-Fila

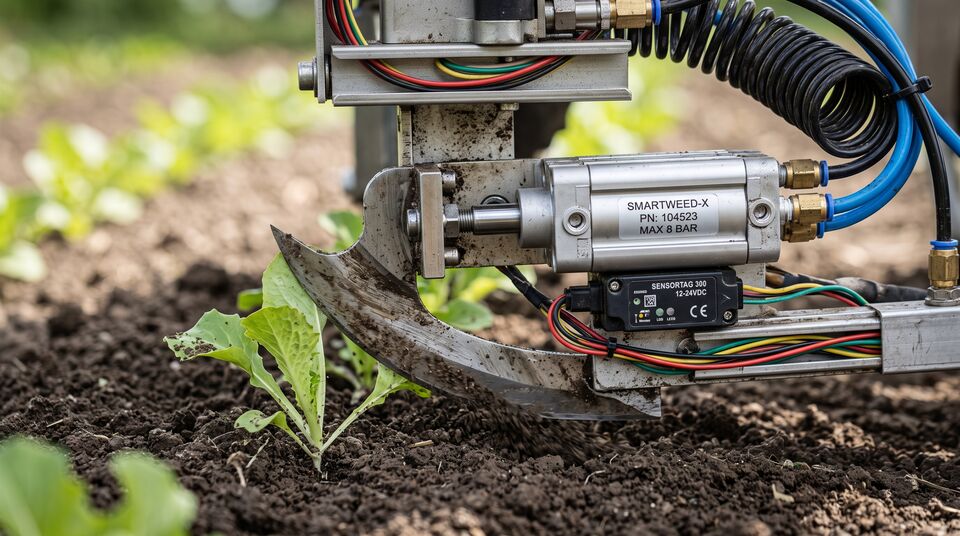

Zappetta pneumatica con attuatore e sensore di posizione lavora a millimetri dalla piantina coltivata — La zappetta pneumatica si apre a millimetri dalla pianta coltivata.

Un robot agricolo autonomo per il diserbo intra-fila è un sistema meccatronico complesso integrato che unisce meccanica strutturale, elettronica di potenza, sensoristica avanzata e algoritmi di controllo cinematico in retroazione chiusa.

   ┌─────────────────────────────────────────────────────────┐
   │            Sistema di Visione & Sensoristica            │
   │   (Telecamere RGB-D, Tastatori Elettronici, RTK-GNSS)   │
   └─────────────────────────────────────────────────────────┘

│ (Coordinate Pianta & Infestante)

                                ▼
   ┌─────────────────────────────────────────────────────────┐
   │            Unità Centrale di Calcolo (ECU/GPU)          │
   │     Algoritmi di Tracking, Regolatore PID/MPC & Safety  │
   └─────────────────────────────────────────────────────────┘

│ (Comandi PWM e Segnali Idraulici)

                                ▼
   ┌─────────────────────────────────────────────────────────┐
   │            Sottosistema di Attuazione Dinamica          │
   │  (Cilindri Pneumatici, Motori Brushless, Valvole Servo) │
   └─────────────────────────────────────────────────────────┘

│ (Movimento Meccanico)

                                ▼
   ┌─────────────────────────────────────────────────────────┐
   │             Organi Lavoranti Attivi in Campo            │
   │    (Zappette Apri-Chiudi, Dita Rotanti, Coltelli)       │
   └─────────────────────────────────────────────────────────┘

Componenti principali dell'Hardware meccatronico:

Telaio e Autotelaio a Carreggiata Variabile: Struttura rigida in acciaio ad alta resistenza progettata per scavalcare la riga di coltivazione o muoversi nell'inter-fila, azionata da propulsori elettrici sulle ruote (In-Wheel Motors) o da motorizzazioni idrauliche/endotermiche.
Sensori di Tracciamento della Fila:

Telecamere Stereo 3D / Time-of-Flight (ToF): Rilevano la posizione tridimensionale del fusto della pianta coltivata.
Tastatori Meccanici Elettronici: Bacchette flessibili collegate a potenziometri o encoder assoluti che toccano delicatamente il fusto della pianta per confermarne la presenza senza danneggiare la corteccia.

Unità di Controllo Elettronico (ECU): Microcontrollori automotive-grade (con bus di comunicazione CAN-bus / ISOBUS) che elaborano i dati sensoriali con frequenze di campionamento superiori a 100 Hz (100 cicli al secondo).
Sottosistema Attuatore: L'insieme dei cilindri e motori che muovono lateralmente gli utensili per evitare la pianta coltivata e scalzare l'infestante.

Tipologie di utensili attivi e cinematica di attuazione

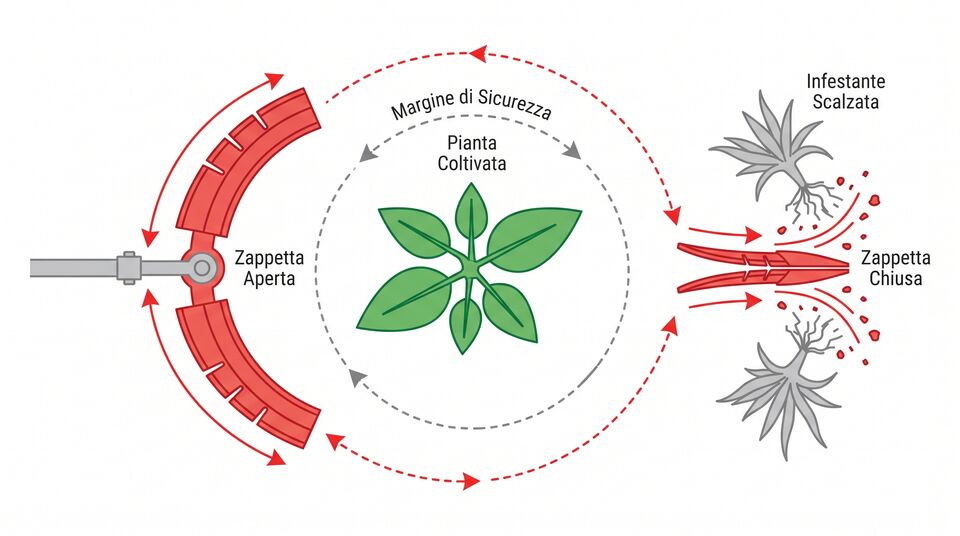

Schema zappetta pneumatica: margine di sicurezza attorno alla pianta coltivata e infestante scalzata — Aperta vicino alla coltura, chiusa sull'infestante: il principio della zappetta intelligente.

L'efficacia del diserbo intra-fila dipende ampiamente dalla scelta dell'organo lavorante attivo e dalla dinamica con cui questo interagisce con il terreno. Le principali tipologie di utensili attivi impiegati sui robot moderni si dividono in tre categorie:

1. zappette trasversali pneumatiche a apertura/Chiusura (Inter-Plant Hoes)

Le zappette trasversali sono lame metalliche sagomate che lavorano orizzontalmente a una profondità di 2-4 cm sotto la superficie del suolo. Quando il robot avanza lungo la fila, le zappette rimangono chiuse al centro della riga, scalzando la quota di erbe infestanti tra una pianta e l'altra. Non appena il sistema di visione rileva la presenza del fusto della coltura, l'ECU invia un segnale a una valvola pneumatica ad alta velocità che ritrae istantaneamente le lame verso l'esterno, creando un'asola di rispetto attorno alla pianta coltivata.

Tempo di Risposta: I cilindri pneumatici di ultima generazione garantiscono tempi di azionamento inferiori a 30-50 millisecondi, consentendo velocità di avanzamento del robot fino a 4-6 km/h anche su sesti d'impianto stretti (20-30 cm tra le piante).
Vantaggi: Elevata efficacia su infestanti strutturate ed estirpazione radicale completa.

2. dita rotanti motorizzate in elastomeri (Finger Weeders)

Le dita rotanti sono dischi inclinati dotati di raggi flessibili in poliuretano o gomma vulcanizzata con diverse durezze Shore. Nei sistemi tradizionali le dita ruotano per semplice attrito contro il terreno; nei robot di precisione, ciascun gruppo di dita è azionato da un motore elettrico Brushless indipendente con controllo di coppia.

Vista dall'Alto - Azione delle Dita Rotanti attorno al Fusto

[ Erba Infestante Scalzata ] ╲ ╲ ┌──────┐ (Rotazione Controllata) ───│ FUSTO│◄─── Dita Flessibili in Gomma

                          └──────┘

╱ ╱ Vista dall'Alto - Azione delle Dita Rotanti attorno al Fusto

[ Erba Infestante Scalzata ] ╲ ╲ ┌──────┐ (Rotazione Controllata) ───│ FUSTO│◄─── Dita Flessibili in Gomma

                          └──────┘

╱ ╱ [ Terreno Lavorato Superficialmente ] ## Modellazione e Controllo Cinematico in Retroazione

Per garantire che l'organo lavorante eviti la pianta coltivata senza lasciare porzioni di terreno non lavorate, la centralina del robot applica modelli matematici di cinematica inversa e controllo predittivo (Model Predictive Control - MPC).

Consideriamo un robot che avanza a velocità variabile v(t). La posizione longitudinale della pianta coltivata rispetto all'utensile viene tracciata continuamente dal sistema di visione a una distanza di anticipo L_scan (Look-Ahead Distance).

Il tempo di ritardo totale dell'intervallo di azionamento Delta t_total è dato dalla somma di tre contributi fisici:

$Delta t_total = Delta t_sensor + Delta t_processing + Delta t_actuator$

Dove: * Delta t_sensor: Tempo di latenza dell'acquisizione dell'immagine e filtraggio dati (~ 10 ms). * Delta t_processing: Tempo di calcolo dell'algoritmo di tracciamento (~ 15 ms). * Delta t_actuator: Tempo di commutazione della valvola pneumatica e riempimento della camera del cilindro (~ 25 ms).

L'algoritmo di controllo calcola la posizione di apertura dell'utensile X_open coordinando dinamicamente la velocità istantanea di avanzamento tramite la relazione:

$X_open = X_plant - (v(t) · Delta t_total) - S_margin$

Dove S_margin rappresenta il margine di sicurezza spaziale impostato dall'operatore (es. 15 mm) per compensare eventuali oscillazioni meccaniche del telaio indotte dalle irregolarità del terreno.

---

## Integrazione con la Mappatura Preventiva con Droni ITALDRONI

Sebbene i robot autonomi siano dotati di sensori a bordo per la rilevazione locale della pianta, l'efficienza complessiva dell'operazione di diserbo aumenta drasticamente se il robot opera integrando i dati di sorvolo aereo prodotti dai droni ad alta risoluzione di ITALDRONI.

Durante la fase di emergenza delle colture, un sorvolo ad alta quota eseguito da piloti esperti come Dimitri Albino permette di ricostruire un ortomosaico ortofotografico georiferito in rete RTK (Real-Time Kinematic) con precisione millimetrica.

[ Sorvolo Preventivo Drone ITALDRONI RTK ]

│
▼

[ Generazione Mappe di Tracciato File & Densità ]

│
▼

[ Caricamento File di Guida VRA su Robot Intra-Fila ]

│
▼

[ Sorvolo Preventivo Drone ITALDRONI RTK ]

│
▼

[ Generazione Mappe di Tracciato File & Densità ]

│
▼

[ Caricamento File di Guida VRA su Robot Intra-Fila ]

│
▼

[ Regolazione Automatica Pressione & Velocità Utensili ]

Considerazioni economiche, affidabilità e manutenzione

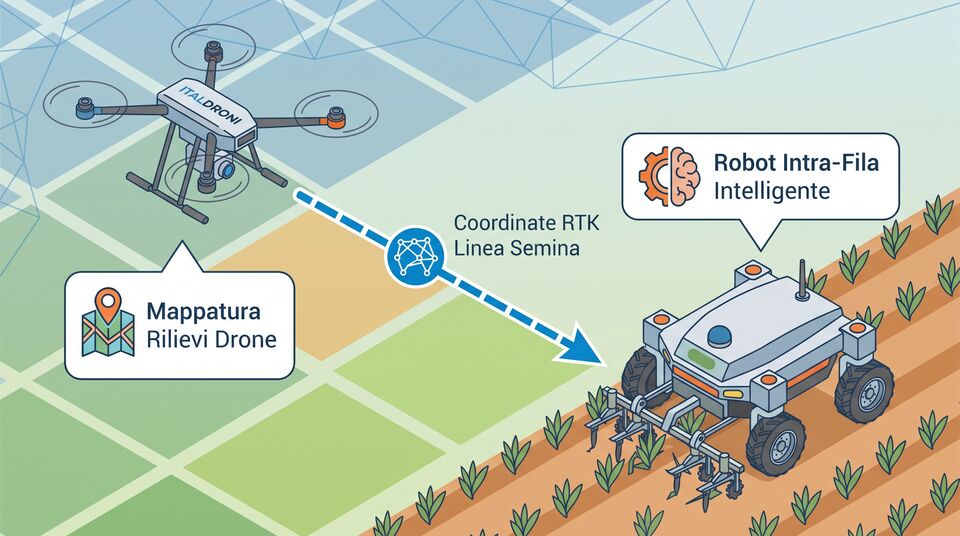

Robot intra-fila segue la linea di semina via coordinate RTK fornite dalla mappatura del drone — Le coordinate RTK della semina guidano il robot lungo la fila senza ausili a bordo.

L'introduzione dei robot intra-fila trasforma la struttura dei costi aziendali nelle aziende biologiche orticole e frutticole. L'investimento iniziale nell'acquisto della macchina viene ammortizzato rapidamente grazie all'azzeramento della manodopera manuale per la scerbatura, che in colture ad alto valore aggiunto (es. insalate, carote, cipolle, cavoli) può superare le 150-200 ore/ettaro all'anno.

Inoltre, la sostituzione degli azionamenti idraulici tradizionali con componenti elettromeccanici e pneumatici a secco riduce i rischi di contaminazione del suolo da perdite di olio idraulico, rispetta rigorosamente i disciplinari di produzione biologica e semplifica gli interventi di manutenzione ordinaria in azienda.
