Introduzione: la necessità di distribuire solidi granulari da piattaforma aerea

Nell'ambito della gestione agronomica biologica ed agroecologica, la necessità di distribuire materiali solidi sotto forma di granuli, pellet, micro-granuli o sementi è molto frequente. Oltre al rilascio di agenti di biocontrollo (come vermiculite con acari o granuli contenenti microbi benefici), le aziende agricole necessitano di effettuare:

Traseminato o semina a spaglio di colture di copertura (cover crops) e sovesci all'interno di colture principali in fase di pre-raccolta.
Somministrazione di concimi organici micro-granulari, pellet biostimolanti ed ammendanti organici.
Distribuzione di esche biologiche (es. lumachicidi a base di fosfato di ferro) o zeolite e caolino in granuli.

Effettuare queste operazioni con macchine agricole tradizionali è spesso impossibile o antieconomico, specialmente quando il terreno è bagnato o le colture hanno già raggiunto una copertura canopica serrata.

L'integrazione sui droni agricoli di sistemi di spandimento a disco centrifugo progettati meccatronicamente offre una soluzione versatile. Tuttavia, per garantire che il materiale solido sia distribuito con la massima uniformità spaziale senza creare fasce sovrapposte o aree vuote, è necessario analizzare con rigore la dinamica di lancio del disco, le proprietà fisiche dei granuli e l'interazione con la velocità di volo dell'aeromobile.

Anatomia meccatronica di uno spanditore centrifugo per drone

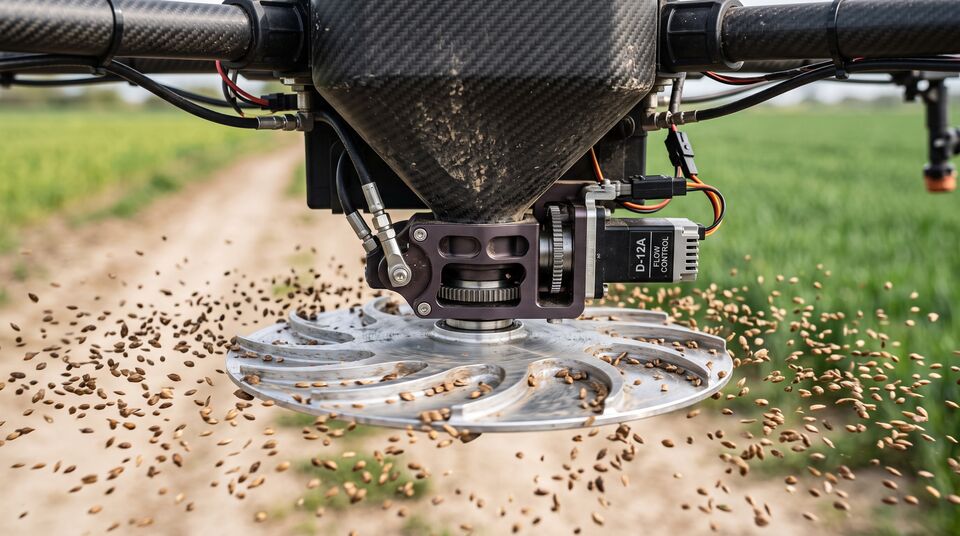

Dettaglio del disco centrifugo di un drone spanditore con dosatore D-12A e granuli in caduta — Le pale del disco lanciano i granuli a velocita costante.

Un sistema di spandimento granulare per UAV deve abbinare un peso contenuto con un'elevata robustezza strutturale ed un controllo elettronico di alta precisione.

┌──────────────────────────────────────────────────────────────────────────┐
│ STRUTTURA DEL SISTEMA DI SPANDIMENTO CENTRIFUGO PER UAV                  │
├────────────────────────────────────────────────────────────────────────┤
│ 1. TRAMOGGIA CONICA: Contenitore in fibra di carbonio o polimero (10-30L)│
│ 2. VALVOLA DI DOSAGGIO A PARZIALIZZAZIONE: Regolazione apertura g/s      │
│ 3. AGITATORE SOTTOTRAMOGGIA: Evita la formazione di ponti di granuli     │
│ 4. DISCO ROTANTE CON PALETTE ORIENTABILI: Lancio centrifugo a 360°       │
└──────────────────────────────────────────────────────────────────────────┘

[ Tramoggia Conica Granuli ]

                  │
                  ▼

[ Valvola Parzializzatrice ] (Servomotore PWM)

                  │
                  ▼
   ┌──────────────┴──────────────┐

│ Disco Centrifugo Rotante │ ──► Proiezione Radiale Granuli │ con Palette Curve (RPM) │ (Larghezza Lavoro 4-10m)

   └─────────────────────────────┘

1. la valvola di dosaggio a parzializzazione

Posta alla base della tramoggia, la valvola di dosaggio (spesso a ghigliottina o ad apertura cuneiforme) è azionata da un servomotore passo-passo collegato all'elettronica di bordo. La sezione di passaggio viene aperta o chiusa millimetricamente in tempo reale in funzione della velocità del drone, garantendo che la quantità di grammi erogati per metro quadro rimanga perfettamente costante sia che il drone voli a 3 m/s sia che acceleri a 8 m/s.

2. il disco centrifugo e le palette di lancio

Il disco rotante è azionato da un motore brushless ad alta coppia. Sulla superficie del disco sono installate palette radiali con angolo di attacco fisso o regolabile. Ruotando ad un regime compreso tra 800 e 2.500 giri/minuto, il disco impartisce ai granuli un'accelerazione centrifuga che li proietta verso l'esterno con una traiettoria parabolica, coprendo una larghezza di lavoro (W) che può variare da 3 a 10 metri a seconda della densità del materiale.

Analisi dell'Uniformità di distribuzione ed indice coefficiente di variazione (CV)

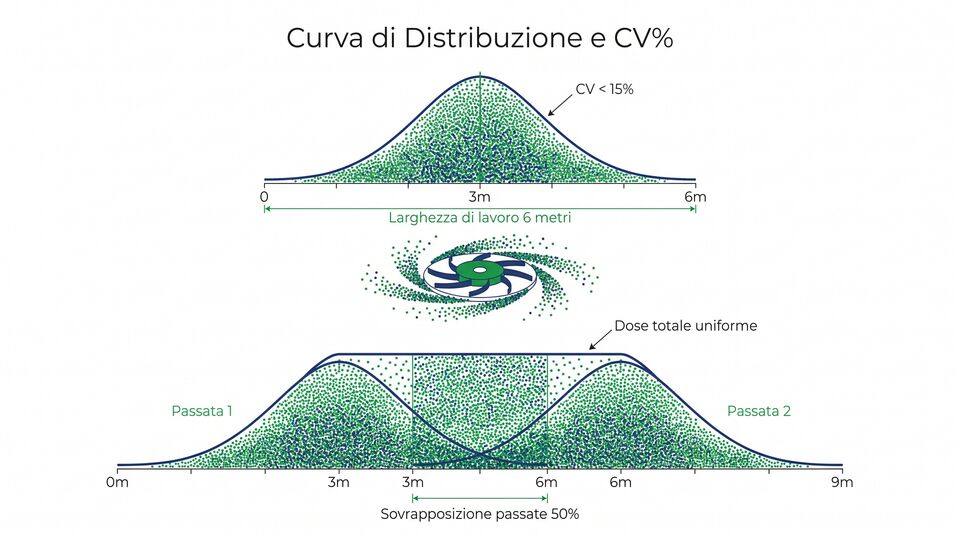

Curva di distribuzione del disco centrifugo con coefficiente di variazione sotto il 15% e sovrapposizione 50% — Le passate sovrapposte al 50 percento uniformano la dose sul terreno.

L'obiettivo primario in fase di taratura dello spanditore centrifugo è ottenere una distribuzione omogenea lungo l'intera larghezza di lavoro, minimizzando il Coefficiente di Variazione (CV%).

┌────────────────────────────────────────────────────────────────────────┐
│ MODELLI DI SOVRAPPOSIZIONE E PROFILI DI SPANDIMENTO                    │
├────────────────────────────────────────────────────────────────────────┤
│ PROFILO A TRIANGOLO (Trapezoidale): Richiede una sovrapposizione del 50%│
│ PROFILO A RETTANGOLO (Flat-Top): Richiede passaggi affiancati precisi   │
└────────────────────────────────────────────────────────────────────────┘
┌─────────────────────────────────────────────────────────────────────────┐
│ MODELLI DI SOVRAPPOSIZIONE E PROFILI DI SPANDIMENTO                     │
├────────────────────────────────────────────────────────────────────────┤
│ PROFILO A TRIANGOLO (Trapezoidale): Richiede una sovrapposizione del 50%│
│ PROFILO A RETTANGOLO (Flat-Top): Richiede passaggi affiancati precisi   │
└─────────────────────────────────────────────────────────────────────────┘

Per compensare il fatto che un disco centrifugo tende naturalmente a lanciare più materiale verso i bordi esterni o al centro a seconda della forma delle palette, il sistema di navigazione del drone deve impostare una distanza tra le interlinee di volo (Interpass) calcolata analiticamente durante i test di taratura.

---

## Applicazioni Agronomiche nei Sistemi Biologici

---

## L'Integrazione con ITALDRONI e l'Ingegneria Operativa di Dimitri Albino

Garantire che la distribuzione granulare aerea rispetti i parametri di uniformità calcolati richiede droni di elevata potenza, stabilità al vento e sensori di navigazione ad alta affidabilità.

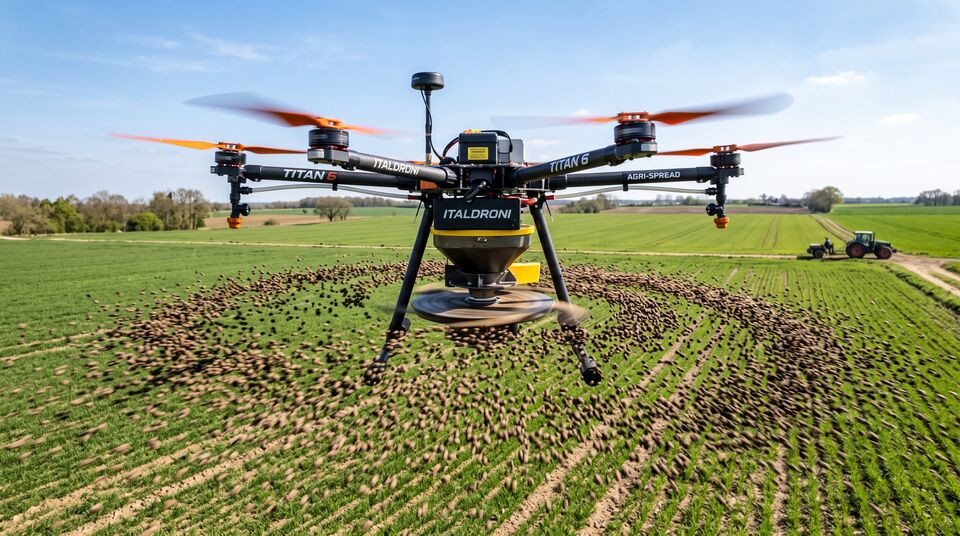

I droni per impieghi pesanti della flotta ITALDRONI garantiscono capacità di carico elevate e rigidità torsionale, evitando che le vibrazioni indotte dalla rotazione del disco centrifugo disturbino la sensibilità della bussola o del sistema inerziale di bordo. L'integrazione del posizionamento RTK consente al drone di mantenere linee di sorvolo perfettamente parallele, sovrapponendo i margini del diagramma di spandimento esattamente secondo il valore di CV% ottimale.

Le operazioni di spandimento sono progettate e supervisionate da Dimitri Albino, pilota certificato EU-STS abilitato al volo BVLOS. La competenza di Albino nella gestione dei profili di missione ad ampio raggio permette di eseguire trasemine o fertilizzazioni organiche su centinaia di ettari in tempi record, assicurando all'azienda agricola un'applicazione uniforme, tracciabile e scientificamente impeccabile.

---

## Calibrazione Statica e Dinamica dello Spanditore Centrifugo

Per garantire un CV% le 15% nelle operazioni di spandimento di sementi o granuli con drone, l'operatore segue una procedura di Calibrazione in 3 Passi:

1. Taratura Statica della Portata (Grammi/Secondo): A drone fermo a terra, la valvola di dosaggio viene aperta al valore percentuale impostato per un tempo fisso di 30 secondi. Il materiale scaricato viene pesato su bilancia di precisione per calcolare la costante di flusso K_f = g/s. 2. Test di Lancio Trasversale (Pattern Test): Il drone effettua un sorvolo ad altezza operativa sopra una linea di 15 vaschette di raccolta disposte ad intervalli di 0.5 metri. Il peso raccolto in ogni vaschetta permette di tracciare la curva reale di distribuzione trasversale. 3. Impostazione del Passo di Sovrapposizione: Sulla base della curva trasversale ottenuta, il software di navigazione calcola l'interasse esatto tra i passaggi di volo paralleli per ottenere una dose omogenea su tutta la superficie.

---

## Integrazione ISOBUS e Mappe di Prescrizione per Spanditori Aerei

I più recenti sistemi di spandimento centrifugo montati su UAV supportano il protocollo di comunicazione ISOBUS (ISO 11783), consentendo l'importazione diretta delle mappe di prescrizione in formato ISO-XML generate dai software GIS aziendali:

* Modulazione VRA (Variable Rate Application): Durante il sorvolo, l'elettronica del distributore modifica la frequenza di rotazione della valvola di scarico ad ogni coordinata GPS, distribuendo dosi più elevate di concime organico o ammendante nelle zone a basso contenuto di sostanza organica ed azzerando l'erogazione nelle aree già ottimali. * Registro Digitale del Distribuito (As-Applied Map): Durante il volo, il sistema registra la quantità effettiva di granuli erogati per ogni singolo metro quadro, generando una mappa di consuntivo (As-Applied Map) che certifica la precisione dell'intervento per i controlli di filiera e gli organismi di certificazione biologica.
