Introduzione: la fisica del rilascio di materiali leggeri da piattaforme aeree
La distribuzione aerea di insetti utili e acari predatori mediante droni rappresenta una delle innovazioni più promettenti per la difesa biologica delle colture. Tuttavia, per garantire che gli organismi viventi raggiungano la canopia vegetale in modo uniforme, senza subire traumi meccanici e senza essere dispersi dal vento al di fuori del campo, è necessario affrontare una complessa sfida fisico-fluidodinamica: la modellazione della traiettoria e della dispersione spaziale dei vettori inerti.
Gli organismi utili (come gli acari Phytoseiidae o le larve di Chrysoperla carnea) vengono trasportati ed erogati miscelati a materiali inerti leggeri, prioritariamente la vermiculite minerale espansa o la granella fine di tutolo di mais. Questi materiali presentano una densità apparente molto bassa (0.08 - 0.15 g/cm3), forma irregolare e una spiccata suscettibilità alle correnti d'aria.
Nel momento in cui una particella di vermiculite viene espulsa dal distributore installato a bordo del drone, entra immediatamente in contatto con un campo di moto dell'aria fortemente turbolento, generato dalla rotazione delle eliche dell'aeromobile: il cosiddetto flusso di lavaggio verso il basso (downwash). Comprendere, modellare e simulare l'interazione tra le particelle di vettore inerte ed il flusso fluidodinamico del drone è il requisito fondamentale per progettare distributori aerei ad alta efficienza e definire i parametri ottimali di volo.
Il campo fluidodinamico del drone: l'Impatto del Downwash sulle particelle leggere
Un drone multirotore in volo sostentato (hovering) o in traslazione genera una spinta verso il basso accelerando ingenti masse d'aria. Questo campo di velocità dell'aria è caratterizzato da tre zone principali:
┌────────────────────────────────────────────────────────────────────────┐ │ STRUTTURA FLUIDODINAMICA DEL FLUSSO D'ARIA (DOWNWASH) │ ├────────────────────────────────────────────────────────────────────────┤ │ 1. ZONA DI CONTRAZIONE SUPEFICIALE: Aria aspirata sopra i rotori │ │ 2. ZONA DI JET CENTRALE AD ALTA VELOCITÀ: Flusso discendente (8-15 m/s)│ │ 3. ZONA DI TURBOLENZA FOGLIARE E VORTICI: Impatto con la canopia │ └────────────────────────────────────────────────────────────────────────┘
Quando le particelle di vermiculite vengono espulse in questo flusso d'aria, risultano soggette a molteplici forze fisiche:
- Forza di Gravità (Fg): Spinge la particella verso il basso in funzione della sua massa.
- Forza di Trascina Aerodinamica (Fd): Generata dalla velocità relativa tra l'aria e la particella. Poiché la vermiculite ha un'elevata superficie specifica ed un basso peso, la forza di trascinamento domina rispetto alla gravità.
- Spinta di Galleggiamento (Fb): Legata al volume dell'aria spostata.
- Vortici di Estremità d'Ala/Elica: Possono deviare lateralmente le particelle, provocando una dispersione incontrollata o l'accumulo lungo le bande esterne del flusso.
Se il punto di sgancio del distributore è posizionato scorrettamente (ad esempio troppo vicino alle pale delle eliche), la vermiculite viene catturata dai vortici periferici e scagliata lontano dal target, oppure spinta con troppa violenza contro le foglie, facendo rimbalzare gli acari predatori al suolo.
Modellazione numerica CFD e simulazione eulerian-Lagrangian
Per ottimizzare la geometria dei distributori aerei e prevedere con precisione la larghezza utile di spandimento, i ricercatori ed i progettisti impiegano modelli di Fluidodinamica Computazionale (CFD) accoppiati a metodi per il tracciamento delle particelle (Discrete Phase Model - DPM).
┌─────────────────────────────────────────────────────────────────────────┐ │ FLUSSO DI SIMULAZIONE COMPUTAZIONALE PER LA VERMICULITE │ ├────────────────────────────────────────────────────────────────────────┤ │ 1. Modellazione CAD 3D del Drone e della Tramoggia │ │ 2. Simulazione CFD (RANS/LES) del campo d'aria attorno alle eliche │ │ 3. Tracciamento Lagrangiano delle particelle di vermiculite (DPM) │ │ 4. Validazione sperimentale sul campo con vaschette di raccolta GPS │ └─────────────────────────────────────────────────────────────────────────┘
Equazione del moto della particella inerte
La traiettoria di ogni singola particella di vermiculite viene calcolata integrando la seconda legge di Newton nel piano vettoriale:
Dove vecup è la velocità della particella, vecu è la velocità del fluido (aria), ρp è la densità della vermiculite, ρ è la densità dell'aria e FD è il coefficiente di trascinamento aerodinamico.

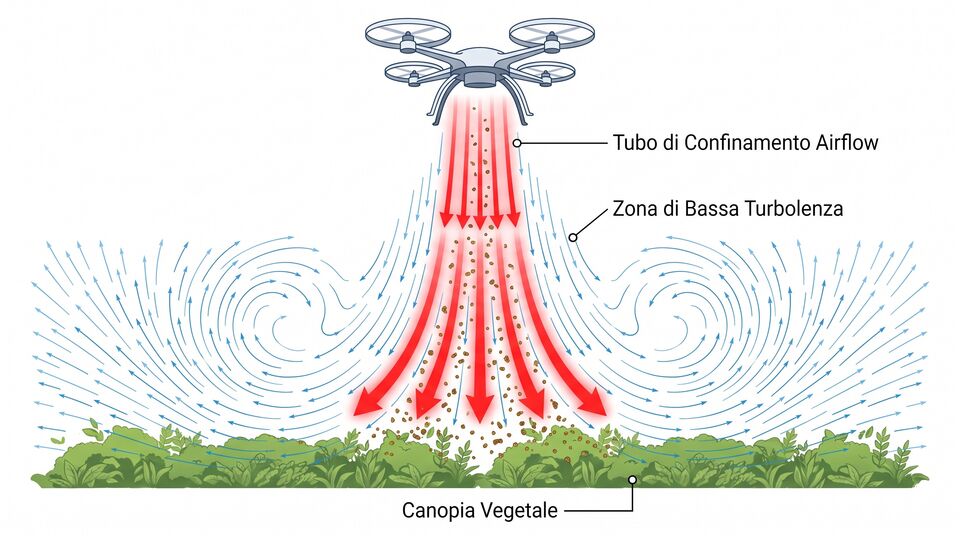

Grazie a queste simulazioni al calcolatore, è stato dimostrato che posizionando il condotto di scarico esattamente al centro del baricentro inferiore del drone (al di sotto del mozzo centrale e distante dai vortici di punta delle eliche), il flusso d'aria discendente agisce come un "tubo di confinamento" protettivo. L'aria spinge la vermiculite verso il basso in modo verticale, depositandola delicatamente sulla canopia vegetale senza dispersioni laterali causate dal vento trasversale.
Validazione sperimentale e parametri di volo ottimali

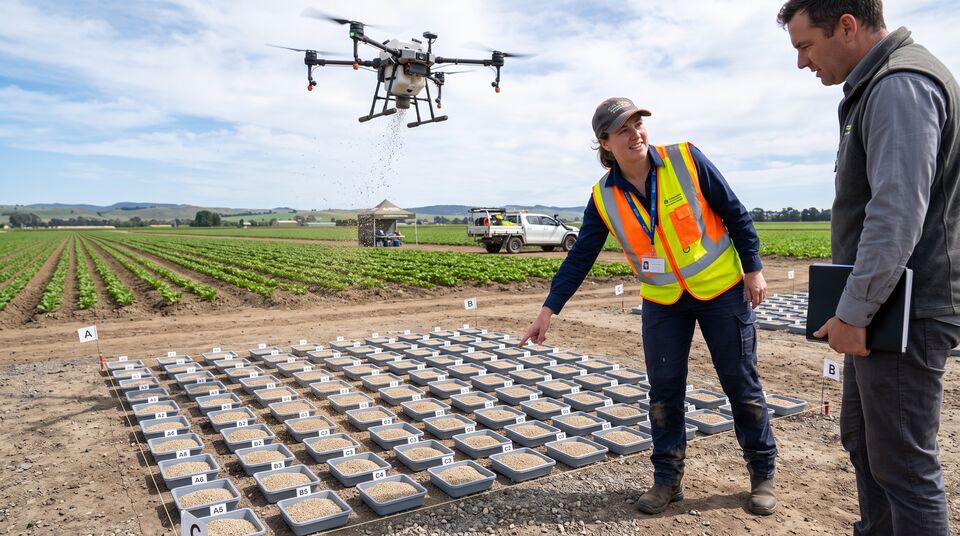

I risultati delle simulazioni numeriche vengono rigorosamente validati mediante prove di campo utilizzando vaschette di raccolta georiferite disposte a griglia su superfici agricole.
| Parametro di Volo | Configurazione Ottimale | Effetto Fisiologico e Distributivo |
|---|---|---|
| Quota di Volo (H) | 3.5 - 5.0 metri sopra la canopia | Garantisce la penetrazione del flusso senza creare vortici d'impatto. |
| Velocità (Vs) | 4.0 - 6.0 m/s (approx. 15-20 km/h) | Equilibra la produttività oraria con la densità di ricaduta dei granuli. |
| Larghezza di Lavoro (W) | 4.0 - 6.0 metri per singolo passaggio | Corrisponde all'impronta aerea del downwash calibrato in simulazione. |
| Umidità Vermiculite | 12% - 15% umidità relativa | Impedisce l'impaccamento elettrostatico mantenendo la scorrevolezza. |
Le prove di laboratorio hanno confermato che rispettando questi parametri la mortalità degli acari predatori dovuta all'impatto con la vegetazione si attesta a valori inferiori al 2%, garantendo un tasso di insediamento ed un'efficacia di caccia del tutto sovrapponibili alla distribuzione manuale, ma con una velocità di esecuzione fino a 50 volte superiore.
Integrazione nei servizi ITALDRONI e l'Ingegneria di volo con Dimitri Albino
La corretta applicazione dei modelli di distribuzione della vermiculite richiede un controllo assoluto dei parametri dinamici dell'aeromobile durante tutta la fase di trattamento.
I droni professionali della flotta ITALDRONI offrono stabilità di volo millimetrica grazie a sistemi di navigazione inerziale ridondanti e al posizionamento RTK. La capacità del controller di bordo di mantenere una quota costante rispetto al profilo della canopia (Terrain Following) garantisce che la distanza tra il condotto di scarico e le foglie rimanga identica sia in pianura che su terreni collinari o terrazzati.
La pianificazione ed esecuzione di queste missioni è guidata dall'esperienza di Dimitri Albino, pilota certificato EU-STS specializzato in operazioni BVLOS. Comprendere la fisica del downwash e la fluidodinamica dei vettori inerti consente ad Albino di impostare rotte di volo ed angoli di attacco al vento ottimali, minimizzando l'effetto di deriva trasversale anche in presenza di brezze collinari o costiere. Il risultato per l'azienda agricola è una copertura omogenea e priva di aree scoperte.
Conclusioni
La modellazione della distribuzione spaziale dei vettori inerti dimostra come la fisica fluidodinamica e l'ingegneria aeronautica siano pilastri fondamentali per il successo della lotta biologica aerea. Trasformare il rilascio di insetti utili da gesto manuale ad atto meccatronico simulato e misurato garantisce la massima protezione delle colture biologiche con pieno rigore scientifico.
Analisi delle proprietà reologiche dei vettori inerti in tramoggia
La dinamica di scorrimento dei materiali granulari leggeri all'interno della tramoggia del drone è influenzata dalla reologia dei materiali sfusi. La vermiculite espansa tende a manifestare il fenomeno dell'impaccamento ad arco (arching effect) a causa dell'incastro meccanico tra le sfoglie lamellari.
Per prevenire l'interruzione del flusso durante le manovre di accelerazione del drone, i distributori professionali adottano due soluzioni meccatroniche:
- Agitatori ad Aste Flessibili in Silicone: Ruotano a bassa frequenza (20-30 RPM) nell'area di strozzatura della tramoggia, rompendo i ponti di granuli senza esercitare alcuna pressione di taglio sugli insetti.
- Trattamento Antistatico dell'Involucro: Le pareti interne del serbatoio sono realizzate in polimero caricato a carbonio o alluminio anodizzato per scaricare l'elettricità statica generata dallo sfregamento della vermiculite secca, garantendo una caduta fluida e costante.
