Ricostruzione 3D ed IA: stima del volume e della struttura della chioma degli alberi da frutto

Introduzione: la geometria della chioma come parametro fondamentale per la frutticoltura

In frutticoltura e viticoltura moderna, la caratterizzazione geometrica e strutturale della chioma degli alberi (canopy architecture) rappresenta uno dei pilastri fondamentali dell'agricoltura di precisione. La chioma non è un semplice blocco di vegetazione, ma un sistema tridimensionale dinamico la cui superficie, volume ed indice di porosità determinano direttamente:

• L'efficienza di intercettazione della radiazione solare fotosinteticamente attiva (PAR);
• La traspirazione ed il fabbisogno idrico della pianta;
• La penetrazione e la deposizione dei trattamenti biologici di difesa;
• Il potenziale produttivo ed il carico di frutti sostenibile.

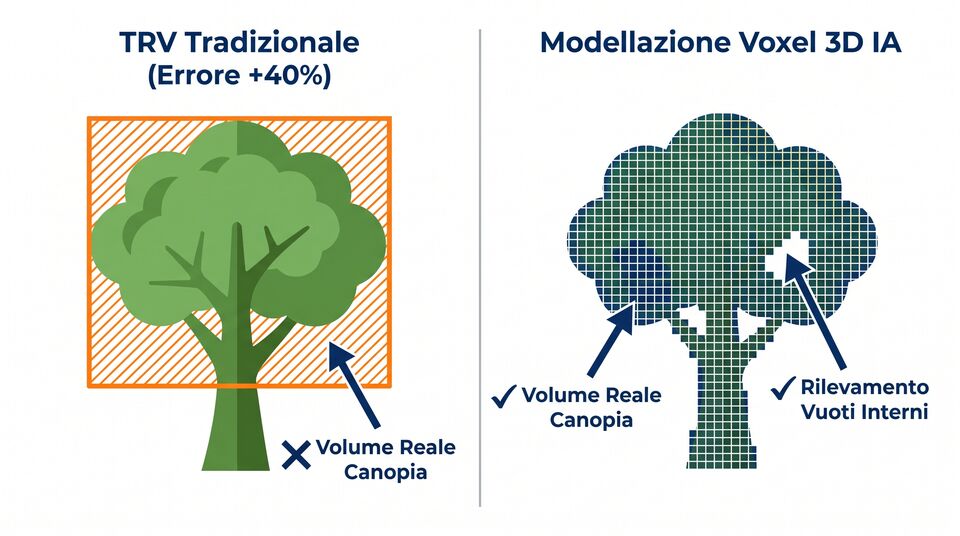

Tradizionalmente, per calcolare il volume della vegetazione si utilizzava il metodo convenzionale del Tree Row Volume (TRV), basato su misurazioni manuali effettuate con aste graduate su poche piante campione, ipotizzando che la sezione della chioma fosse un parallelepipedo od un cilindro perfetto:

Tuttavia, questo approccio geometrico semplificato approssima per eccesso il volume reale con errori superiori al 30-40%, poiché ignora le rientranze, i vuoti interni, la variabilità della densità fogliare lungo il filare e le differenze di vigoria tra singole piante.

Oggi, la combinazione tra nuvole di punti 3D (da LiDAR aereo o fotogrammetria SfM) ed algoritmi di Intelligenza Artificiale permette di ricostruire in modo digitale e tridimensionale l'intera struttura del frutteto, calcolando il volume reale ed il profilo geometrico di ogni singolo albero.

Tecnologie di acquisizione 3D: LiDAR aereo vs fotogrammetria structure from motion (SfM)

La ricostruzione 3D ad alta precisione richiede la generazione di nuvole di punti (point clouds) dense e georiferite. Le due principali tecnologie aeree impiegate dai droni ITALDRONI presentano caratteristiche complementari:

┌────────────────────────────────────────────────────────────────────────────────────────┐
│                                TECNOLOGIE DI ACQUISIZIONE 3D                          │
├───────────────────────────────────────────┬────────────────────────────────────────────┤
│         LiDAR Aereo (Sensore Attivo)      │   Fotogrammetria SfM (Sensore Passivo)     │
├───────────────────────────────────────────┼────────────────────────────────────────────┤
│ • Impulsi Laser a Ritorni Multipli        │ • Elaborazione di Immagini RGB Sovrapposte │
│ • Penetra la Canopia fino al Suolo/Tronco │ • Ricostruisce la Superficie Esterna       │
│ • Indipendente dall'Illuminazione Solare  │ • Richiede Luce Solare Omogenea            │
│ • Alta Precisione Strutturale Interna     │ • Eccellente Dettaglio Cromatico e Spettrale│
└───────────────────────────────────────────┴────────────────────────────────────────────┘

1. LiDAR Aereo ad Alta Risoluzione: Il sensore invia centinaia di migliaia di impulsi laser al secondo. Grazie ai ritorni multipli (Multi-Echo), il primo impulso riflette sulla parte superiore della chioma, mentre i successivi penetrano tra le foglie fino a raggiungere i rami interni ed il terreno, generando un modello 3D strutturale completo.
2. Fotogrammetria Structure from Motion (SfM): Utilizza immagini RGB ad altissima sovrapposizione (80% overlap frontale e 75% laterale) scattate da droni. Gli algoritmi SfM identificano i punti omologhi ed estrapolano le coordinate tridimensionali della superficie fogliare esterna.

Elaborazione IA della nuvola di punti: voxelizzazione e mesh 3D

Una volta ottenuta la nuvola di punti grezza, l'Intelligenza Artificiale applica algoritmi avanzati per convertire i punti nello spazio in parametri agronomici azionabili:

[ Nuvola di Punti 3D ] ---> [ Algoritmo Voxel Grid ] ---> [ Segmentazione U-Net 3D ] ---> [ Mappa TRV Reale VRA ] [ Nuvola di Punti 3D ] ---> [ Algoritmo Voxel Grid ] ---> [ Segmentazione U-Net 3D ] ---> [ Mappa TRV Reale VRA ] (LiDAR / SfM ITALDRONI) (Cubetti 3D da 5cm) (Separazione Tronco/Foglie) (File ISOBUS per Atomizzatore)

### 1. Voxelizzazione Adattiva (Voxel Grid Filtering) Lo spazio tridimensionale occupato dalla chioma viene suddiviso in una griglia di piccoli cubi tridimensionali chiamati Voxel (es. con lato di 5 cm × 5 cm × 5 cm). L'algoritmo analizza ogni voxel: se contiene punti della nuvola, viene classificato come "pieno" e concorre al calcolo del volume; se è vuoto, viene escluso. Questo approccio elimina l'errore dei volumi vuoti interni tipico dei metodi geometrici tradizionali.

### 2. Segmentazione Semantica 3D (PointNet++ / U-Net 3D) Reti neurali convoluzionali tridimensionali analizzano la geometria della nuvola di punti per discriminare i diversi organi della pianta: - Tronco e Rami Primari: Classificati per la loro struttura cilindrica rigida. - Massa Fogliare e Germogli: Classificati per la loro distribuzione spaziale dispersa e riflettanza.

### 3. Calcolo dell'Indice di Porosità e della Densità Chioma Dividendo il volume effettivo dei voxel pieni per il volume dell'involucro esterno (Convex Hull), l'algoritmo determina l'Indice di Porosità della Chioma. Una chioma troppo densa limita la penetrazione della luce e favorisce il ristagno d'umidità (aumentando il rischio di Peronospora ed Oidio), mentre una chioma troppo diradata segnala stress nutrizionali o idrici.

---

## Tabella Comparativa: TRV Tradizionale vs Ricostruzione 3D ed IA

+-----------------------------------------------------------------------------------+ +-----------------------------------------------------------------------------------+

+-----------------------------------------------------------------------------------+

+-----------------------------------------------------------------------------------+

Applicazione pratica: irrorazione di precisione a rateo variabile (VRA)

L'applicazione più rilevante della modellazione 3D della chioma riguarda la distribuzione dei prodotti fitosanitari biologici (es. rame, zolfo, Bacillus thuringiensis, estratto di equiseto).

Gli atomizzatori intelligenti di nuova generazione ricevono la mappa di prescrizione tridimensionale generata dai sorvoli ITALDRONI condotti da Dimitri Albino:

[ Mappa 3D Volumica ITALDRONI ] ---> [ Generazione File ISO-XML ] ---> [ Centralina ISOBUS Atomizzatore ] ---> [ Ugelli Elettrici Modulati ] [ Mappa 3D Volumica ITALDRONI ] ---> [ Generazione File ISO-XML ] ---> [ Centralina ISOBUS Atomizzatore ] ---> [ Ugelli Elettrici Modulati ]

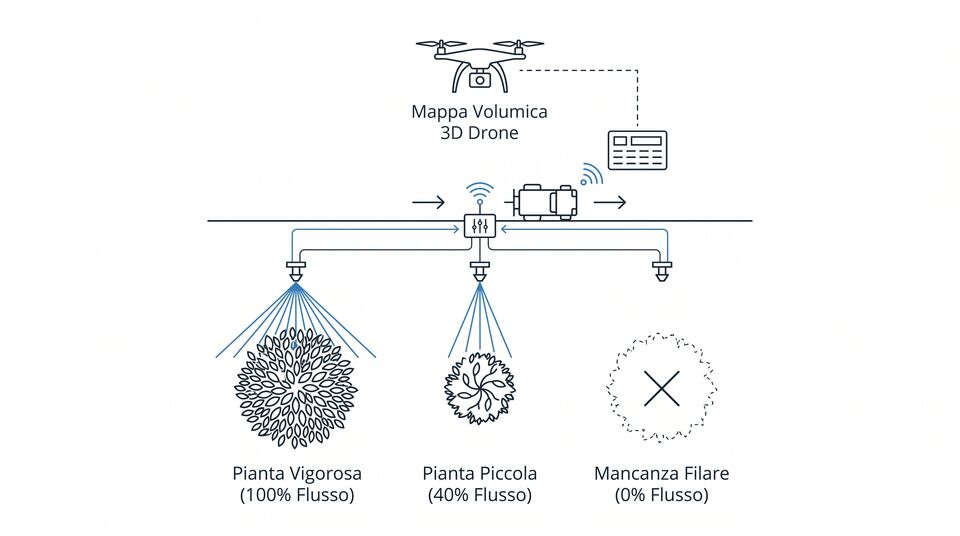

Quando il cantiere d'irrorazione avanza lungo il filare, gli ugelli ad azionamento elettrico variabile modulano la pressione ed il flusso d'aria in tempo reale al passaggio di ciascun albero. In presenza di una pianta giovane o potata, l'ugello riduce la portata del 60%; in corrispondenza di un vuoto nel filare, l'ugello si chiude completamente; di fronte ad una pianta vigorosa, l'ugello eroga il 100% del volume necessario.

Ciò azzera il gocciolamento a terra (drift) e riduce l'apporto totale di rame per ettaro, garantendo il rispetto del limite normativo di 4 kg/ha/anno fissato dal Regolamento UE 2018/848.

---

## Conclusioni

La ricostruzione 3D ed il calcolo volumetrico della chioma mediante droni ed intelligenza artificiale rappresentano una svolta tecnologica per la frutticoltura biologica. Sostituendo i vecchi modelli geometrici con nuvole di punti ad altissima fedeltà, gli agricoltori possono ottimizzare le pratiche potatorie, calcolare le dosi di difesa con precisione millimetrica e ridurre drasticamente l'impatto ambientale dell'azienda agricola.

--- ## Approfondimento Tecnico: Calcolo del Leaf Area Density (LAD) tramite Equazione di Beer-Lambert 3D

Oltre al calcolo del volume esterno della chioma, la modellazione tridimensionale consente di stimare la distribuzione spaziale della densità fogliare (Leaf Area Density - LAD in m²/m³) all'interno dei singoli voxel della canopia.

Applicando l'equazione estesa di Beer-Lambert ai punti della nuvola LiDAR aerea acquisita da ITALDRONI:

$I(z) = I₀ · exp(-k · LAD · z)$

Dove I(z) è l'intensità del segnale laser penetrato fino alla profondità z, I₀ è l'intensità incidente e k è il coefficiente di estinzione fogliare.

[ Nuvola LiDAR Multi-Echo ] ---> [ Calcolo Inversione Beer-Lambert ] ---> [ Profilo Voxel LAD 3D ] ---> [ Ottimizzazione Potatura ] [ Nuvola LiDAR Multi-Echo ] ---> [ Calcolo Inversione Beer-Lambert ] ---> [ Profilo Voxel LAD 3D ] ---> [ Ottimizzazione Potatura ]

Questa caratterizzazione tridimensionale ad altissima risoluzione fornisce all'agronomo una mappa dettagliata dell'affollamento fogliare interno, guidando la potatura meccanica selettiva per migliorare l'illuminazione solare dei frutti ed azzerare i ristagni d'umidità.
