Pianificazione dei piani di volo automatizzati per l'Agricoltura di precisione
Uno dei fraintendimenti più comuni tra i principianti che si avvicinano al telerilevamento aereo in agricoltura è l'idea…
Introduzione: il volo manuale vs. il volo automatizzato
Uno dei fraintendimenti più comuni tra i principianti che si avvicinano al telerilevamento aereo in agricoltura è l'idea che il drone debba essere pilotato manualmente tramite joystick, guidandolo a vista sopra le colture mentre si scattano fotografie a discrezione dell'operatore. Niente di più errato. Un rilievo fotogrammetrico o multispettrale condotto in modalità manuale è del tutto privo di valore scientifico e geometrico: la quota di volo risulterebbe altalenante, la sovrapposizione tra gli scatti sarebbe disomogenea e la velocità variabile causerebbe sfocature o buchi nella copertura del campo.

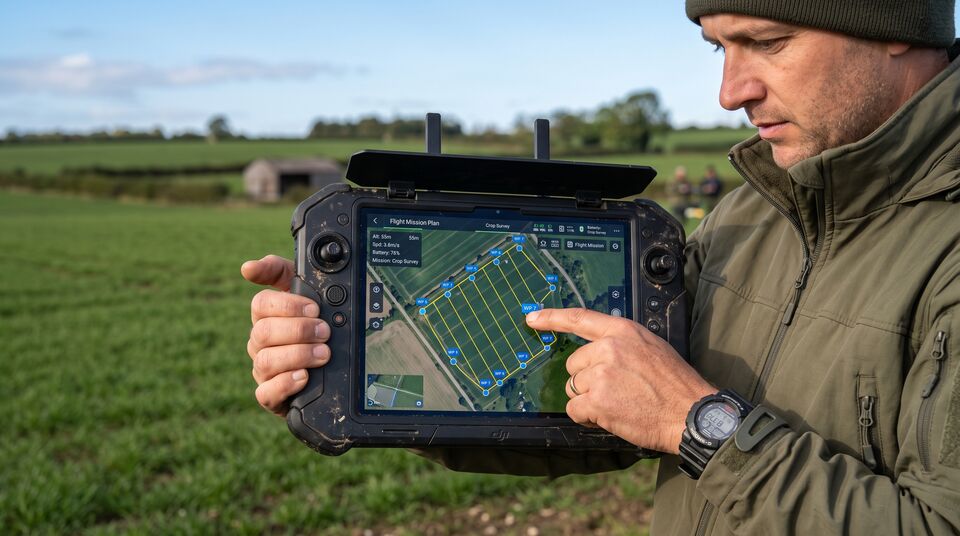

Per generare ortomosaici radiometricamente e geometricamente corretti, i droni agricoli devono essere guidati da piani di volo automatizzati a griglia (Mission Planning), progettati a tavolino prima del decollo tramite software dedicati di Ground Control Station (GCS).
Durante un volo automatizzato, il drone decolla autonomamente, segue con precisione millimetrica una rotta preimpostata basata su coordinate di punti di rotta (Waypoint), scatta le fotografie agli intervalli di distanza calcolati e ritorna al punto di partenza (RTH - Return To Home) per atterrare in totale sicurezza. Comprendere i parametri chiave della pianificazione di volo è la competenza fondamentale di ogni operatore professionale.
I parametri fondamentali della pianificazione di volo
Progettare un piano di volo per l'agricoltura di precisione significa bilanciare tre variabili interconnesse: la risoluzione spaziale desiderata, la sovrapposizione tra le immagini e l'autonomia di volo della piattaforma aerea.
┌──────────────────────────────────────────────────────────┐ │ TRIANGOLO DELLA PIANIFICAZIONE DI VOLO │ ├───────────────────┬───────────────────┬──────────────────┤ │ 1. GSD │ 2. Overlap │ 3. Altitudine e │ │ Risoluzione │ Sovrapposizione │ Velocità di Volo │ │ Centimetrica │ Frontale/Laterale │ (Tracciamento) │ └───────────────────┴───────────────────┴──────────────────┘
1. la distanza di campionamento a terra (GSD - Ground Sampling Distance)
Il GSD definisce la risoluzione spaziale dell'immagine ed è espresso in centimetri per pixel (cm/pixel). Un GSD di 2 cm/pixel significa che un singolo pixel nella fotografia corrisponde a un quadrato di 2 × 2 cm sul terreno reale.
Il GSD dipende dalla lunghezza focale dell'obiettivo (f), dalle dimensioni fisiche del sensore della fotocamera e soprattutto dall'altitudine di volo sopra il terreno (AGL - Above Ground Level):
Per raddoppiare la risoluzione (dimezzare il valore di GSD), occorre dimezzare la quota di volo, il che aumenta proporzionalmente il tempo necessario per mappare lo stesso campo.
2. la sovrapposizione tra le immagini (Overlap frontale e laterale)
Per consentire agli algoritmi di fotogrammetria (SfM) di riconoscere i punti omologhi (Tie Points) e ricostruire la geometria 3D del campo, ogni porzione di terreno deve essere fotografata da molteplici angolazioni. Si definiscono due tipi di sovrapposizione:
- Front Overlap (Sovrapposizione Longitudinale): La sovrapposizione tra scatti consecutivi lungo la stessa linea di volo (solitamente impostata tra il 75% e l'85%).
- Side Overlap (Sovrapposizione Trasversale): La sovrapposizione tra linee di volo adiacenti e parallele (solitamente impostata tra il 70% e l'80%).
Se l'overlap è troppo basso (< 65%), il software fotogrammetrico non riuscirà a ricomporre l'ortomosaico, generando buchi o deformazioni. Se l'overlap è troppo alto (> 85%), si genera un numero sproporzionato di immagini che allungano inutilmente i tempi di volo e di elaborazione al computer.
Tipologie di griglie di volo per l'Agricoltura
A seconda dell'obiettivo agronomico e della morfologia del campo, si scelgono diverse geometrie di rotta:
1. griglia semplice a serpentina (Single grid)
È la geometria standard utilizzata per la maggior parte dei rilievi multispettrali e RGB 2D su campi pianeggianti. Il drone vola avanti e indietro lungo linee parallele. Per ottimizzare l'efficienza, le linee di volo devono essere orientate parallelamente al lato più lungo del campo o alla direzione del vento dominante.
2. doppia griglia incrociata (Double grid)
Il drone esegue due passaggi completi sovrapposti a 90 gradi l'uno dall'altro (ordito e trama). È la geometria indispensabile quando si desidera ricostruire modelli 3D complessi, come frutteti ad alberi alti o sistemazioni topografiche della canopia.

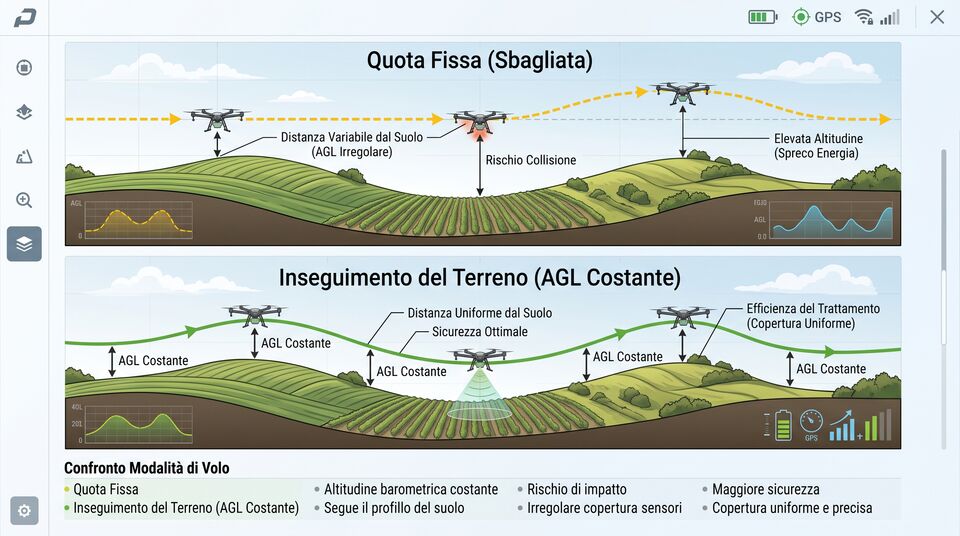

3. volo con tracciamento del profilo del terreno (Terrain following)
Nelle zone collinari o montane (es. vigneti di collina o frutteti terrazzati), volare a quota assoluta fissa rispetto al punto di decollo comporterebbe un grave errore: il drone si troverebbe troppo vicino al terreno nelle parti alte della collina (rischiando l'impatto) e troppo lontano nelle vallate (perdendo la risoluzione GSD). I software di volo professionali integrano mappe DTM digitali nell'infrastruttura di bordo, consentendo al drone di variare automaticamente l'altitudine durante il sorvolo per mantenere una distanza costante dal suolo (AGL fissa) durante l'intera missione.
Gestione avanzata delle condizioni ambientali e della velocità dell'Otturatore
Oltre alla geometria della griglia di volo, un piano di volo professionale deve tenere conto dei parametri fisici di scatto della fotocamera e delle condizioni meteorologiche locali nel momento dell'esecuzione.
1. la velocità di volo e l'Effetto mosso (Motion Blur)
Durante un sorvolo fotogrammetrico automatizzato, il drone si muove a una velocità costante che varia solitamente tra i 4 e i 10 metri al secondo (14 - 36 km/h). Se la velocità dell'otturatore della fotocamera (shutter speed) è troppo lenta, il movimento avanzato del velivolo durante il tempo di esposizione genererà micro-sfocature nei pixel dell'immagine (motion blur).
Per evitare questo decadimento della risoluzione e garantire ortomosaici nitidi:
- Si impiegano fotocamere dotate di otturatore meccanico (Global Shutter) anziché otturatore elettronico (Rolling Shutter).
- Si imposta un tempo di scatto molto rapido, indicativamente 1/1000 di secondo o superiore.
- Si regola la velocità massima di avanzamento del drone all'interno del software di pianificazione di volo per garantire che la distanza percorsa dal velivolo durante lo scatto sia inferiore al valore del GSD stabilito.
2. gestione del vento e del punto di decollo (Home Point)
Il vento incidente altera l'assetto del drone e aumenta il consumo della batteria. Durante la pianificazione di volo:
- Le linee della griglia devono essere orientate, ove possibile, parallelamente alla direzione del vento per ridurre lo sforzo dei motori nelle virate e mantenere la stabilità del giroscopio.
- Il punto di decollo (Home Point) deve essere scelto in un'area pianeggiante, priva di ostacoli elevati nel raggio di 50 metri e facilmente accessibile dal veicolo operativo dell'operatore.
Tabella di sintesi delle impostazioni di volo
La seguente tabella fornisce le impostazioni raccomandate per le principali tipologie di rilievo agricolo:
| Tipologia di Rilievo | Altitudine AGL tipica | GSD risultante | Overlap Front / Side | Geometria Rotta |
|---|---|---|---|---|
| Conta Piantine e Emergenza | 20 - 30 metri | < 0.8 cm/px | 80% / 75% | Griglia Semplice ad Alta Risoluzione |
| Vigore Multispettrale (NDVI/NDRE) | 70 - 100 metri | 3 - 5 cm/px | 75% / 70% | Griglia Semplice Orientata |
| Topografia 3D e Volumi | 50 - 70 metri | 1.5 - 2.5 cm/px | 80% / 80% | Doppia Griglia Incrociata |
| Vigneto in Collina | 40 - 60 metri (AGL) | 1.5 - 2 cm/px | 80% / 75% | Griglia con Terrain Following |
L'Affidabilità delle piattaforme ITALDRONI e il controllo di Dimitri Albino
Pianificare ed eseguire missioni di volo automatizzate in ambiente agricolo richiede software flessibili, droni industriali stabili e una supervisione costante sulla sicurezza delle operazioni.
ITALDRONI impiega piattaforme aeree e stazioni di terra (GCS) di livello professionale, progettate per garantire l'esecuzione perfetta dei piani di volo automatizzati anche in presenza di vento moderato o in condizioni di orografia complessa.
La supervisione delle operazioni aeree è affidata a piloti altamente qualificati come Dimitri Albino (certificato EU-STS e specializzato in missioni automatizzate avanzate). Il protocollo operativo prima del decollo comprende:
- Verifica dei Parametri di Failsafe e Return-To-Home (RTH): Impostazione della quota di RTH di sicurezza al di sopra dell'ostacolo più alto presente nell'area (es. alberi di alto fusto, tralicci elettrici).
- Controllo delle Zone di Buffer e Geofencing: Configurazione di barriere virtuali di sicurezza che impediscono al drone di sconfinare al di fuori dei limiti dell'appezzamento autorizzato.
- Gestione del Cambio Batteria e Ripresa Missione (Resume Mission): Nei campi di vaste dimensioni, se la batteria si esaurisce a metà rotta, il drone ritorna autonomamente al punto base. Una volta sostituita la batteria, la missione riprende automaticamente dal punto esatto in cui era stata interrotta, senza sovrapposizioni inutili o buchi di copertura.
Conclusioni
La pianificazione automatizzata dei piani di volo è il fondamento tecnico su cui poggia l'intero edificio del telerilevamento aereo di precisione. Sostituire l'improvvisazione con un rigido calcolo matematico del GSD, delle sovrapposizioni e delle traiettorie di volo è l'unico modo per garantire la produzione di ortomosaici ad altissima qualità, essenziali per alimentare la catena delle decisioni agronomiche moderne.
