Iperspettrale su drone: frontiere della spettroscopia aerea per la diagnostica molecolare delle piante
Negli ultimi anni, il telerilevamento agricolo da drone si è consolidato grazie all'uso di camere multispettrali a bande discrete…
Introduzione: il salto qualitativo dalla multispettralità all'Iperspettralità
Negli ultimi anni, il telerilevamento agricolo da drone si è consolidato grazie all'uso di camere multispettrali a bande discrete (tipicamente 4-6 bande spettrali larghe 20-50 nm posizionate nel Blu, Verde, Rosso, Red Edge e NIR). Sebbene la multispettralità consenta di calcolare indici di vigoria consolidati come NDVI o NDRE per stimare la biomassa ed il contenuto generale di clorofilla, essa presenta limiti invalicabili quando si desidera identificare precocemente patogeni specifici, discriminare sottili carenze micro-nutrizionali (es. manganese, zinco, boro) o rilevare l'accumulo di metaboliti secondari (polifenoli, antociani, carotenoidi).
La risposta a questa sfida è rappresentata dalla Spettroscopia Aerea Iperspettrale. A differenza dei sensori multispettrali, una camera iperspettrale (Pushbroom o Snapshot) acquisisce centinaia di bande spettrali contigue ed ultrasottili (larghezza di banda di appena 2-5 nm) lungo un continuum che va dal visibile (400 nm) all'infrarosso a onde corte (SWIR - fino a 2500 nm).

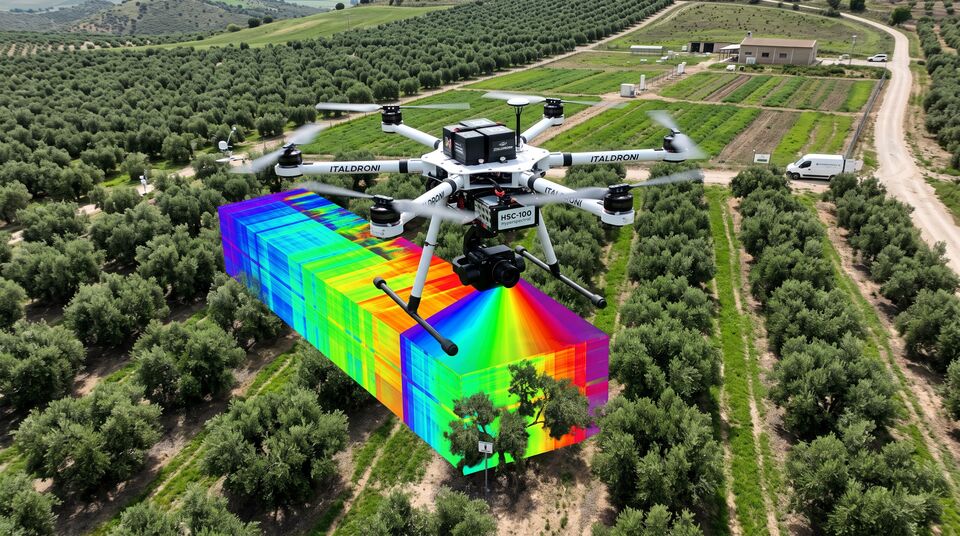

Ogni pixel dell'immagine non contiene semplicemente 5 valori numerici, ma un vero e proprio Ipercubo di Dati (Data Cube) che rappresenta la firma spettrale continua ad altissima risoluzione della chioma fogliare, consentendo una Diagnostica Molecolare e Biochimica della Pianta dall'Alto.
Architettura e funzionamento dei sensori iperspettrali aerei
Un sistema di telerilevamento iperspettrale integrato su drone è una piattaforma a elevata complessità meccatronica che richiede componenti avanzati:
[ Sensore Iperspettrale Pushbroom ] ---> [ Unità IMU / RTK ad Alta Frequenza ] ---> [ Calibrazione Radiometrica & BRDF ] ---> [ Ipercubo 3D (x, y, λ) ]
1. il principio di acquisizione pushbroom (Line-Scan)
La maggior parte dei sensori iperspettrali ad alta risoluzione opera secondo il principio Pushbroom: la fotocamera acquisisce una singola linea di pixel del terreno alla volta, scomponendo la luce incidente attraverso un reticolo di diffrazione (Grating) su un sensore bidimensionale (dove un'asse rappresenta lo spazio x e l'altro l'asse delle lunghezze d'onda λ). L'avanzamento del drone compone la seconda dimensione spaziale (y), generando l'ipercubo tridimensionale (x, y, λ).
2. necessità di sistemi inerziali ad altissima precisione (IMU/RTK)
Poiché ogni linea dell'immagine viene acquisita in tempi di millisecondi, qualsiasi minima vibrazione, rollio, beccheggio o imbardata dell'aeromobile distorce la geometria dell'ipercubo. I droni ITALDRONI integrano unità di misurazione inerziale (IMU) di classe tattica accoppiate a ricevitori RTK a 100 Hz, consentendo il Georeferenziamento Linea per Linea (Boresight Calibration).
Diagnostica biochimica e spettroscopica: oltre la clorofilla
La risoluzione spettrale continua dell'iperspettrale (400 - 2500 nm) sblocca la misurazione diretta dei costituenti biochimici fondamentali delle piante:
+---------------------------------------------------------------------------------------------------+ | Regione Spettrale | Lunghezze d'Onda (nm) | Costituente Biochimico / Target Molecolare | +---------------------------------------------------------------------------------------------------+ | Visibile (VIS) | 400 - 680 nm | Clorofilla a/b, Carotenoidi, Antociani | | Red Edge Stretto | 690 - 730 nm | Primi stress da patogeni vascolari | | Vicino Infrarosso (NIR) | 750 - 1100 nm | Struttura cellulare e mesofillo fogliare | | Infrarosso Corto (SWIR-1) | 1100 - 1800 nm | Contenuto d'acqua (EWT), Lignina, Cellulosa| | Infrarosso Corto (SWIR-2) | 2000 - 2500 nm | Proteine, Azoto Organico, Zuccheri Solubili| +---------------------------------------------------------------------------------------------------+
Discriminazione precoce dei patogeni vascolari
Studi condotti su patogeni complessi come Xylella fastidiosa e Verticillium dahliae hanno dimostrato che l'analisi dell'ipercubo tramite algoritmi di Machine Learning (SVM, Random Forest, Reti Neurali Convolutional 3D) consente di identificare le piante infette nella fase asintomatica con un'accuratezza superiore al 90%, discriminando lo stress da patogeno da un semplice stress idrico o nutrizionale grazie all'assorbimento specifico nelle bande della lignina e dei fenoli di difesa.
Il ruolo di Dimitri Albino e l'Eccellenza operativa ITALDRONI
L'esecuzione di sorvoli iperspettrali richiede competenze di volo e di fisica dell'atmosfera elevate.
Dimitri Albino, pilota professionista certificato EU-STS abilitato alle operazioni complesse in BVLOS per ITALDRONI, gestisce i protocolli di volo iperspettrale:
- Controllo Rigido della Velocità e della Quota: Volo a velocità costante (3,0 m/s) ed a quota stabilizzata con sensori altimetrici integrati per azzerare le distorsioni geometriche della scansione line-scan.
- Correzione Atmosferica Radiometrica: Impiego di spettroradiometri a terra sincronizzati e pannelli target a riflettanza lambertiana nota (99%, 50%, 12%) per convertire la radianza grezza in riflettanza spettrale pura di canopia.
Caso pratico: diagnosi precoce della verticillosi nell'Olivo biologico
In una piantagione olivicola biologica di 150 ettari in Puglia, dove la presenza del fungo vascolare Verticillium dahliae minacciava l'impianto, è stata avviata la campagna di monitoraggio iperspettrale aerea.
+-----------------------------------------------------------------------------------+ | Indicatore Fitosanitario | Ispezione Visiva + Multispettrale | Rilievo Iperspettrale ITALDRONI| +-----------------------------------------------------------------------------------+ | Piante Asintomatiche Scoperte| 0 piante (Solo sintomatiche) | 28 piante (Asintomatiche certe)| | Precisione Diagnostica | 62% (Confusione con stress N) | 94% (Firma spettrale fenolica) | | Risparmio per Erradicazione| Baseline | -85% Perdita Piante Circostanti| +-----------------------------------------------------------------------------------+
Dettaglio algoritmico: tecniche di riduzione della dimensionalità spettrale (PCA & MNF)
Un ipercubo di dati acquisito da una fotocamera iperspettrale aerea contiene oltre 200 bande contigue, generando volumi di dati di decine di gigabyte per singolo volo. Per elaborare in modo efficiente queste informazioni e rimuovere la ridondanza spettrale, gli algoritmi applicano la Principal Component Analysis (PCA) e la Minimum Noise Fraction (MNF). Queste trasformazioni matematiche riducono le 200+ bande originarie a 5-8 componenti principali non correlate che concentrano oltre il 98% dell'informazione spettrale utile, evidenziando variazioni biochimiche invisibili ad occhio nudo ed accelerando i tempi di classificazione via Machine Learning.
Sviluppo di indici iperspettrali personalizzati (Narrow-Band vegetation indices)
A differenza degli indici multispettrali standardizzati che utilizzano bande larghe, l'iperspettrale consente la creazione di Indici ad Alta Selettività Spettrale (Narrow-Band Indices) progettati su misura per singole combinazioni coltura-patogeno:
- Indice PRI (Photochemical Reflectance Index): Calcolato utilizzando le bande strette a 531 nm e 570 nm, misura i cambiamenti nello stato di epossidazione dei pigmenti xantofillici, riflettendo l'efficienza d'uso della luce e lo stress fotosintetico istantaneo prima che la clorofilla si degradi.
- Indice CWI (Carotenoid Water Index): Combina le bande del visibile e del corto infrarosso per tracciare il rapporto tra carotenoidi di protezione e potenziale idrico fogliare, fornendo un marcatore molecolare inequivocabile di infezione batterica primaria.
Prospettive future: integrazione dell'Iperspettrale con gli sciami di droni
Il telerilevamento iperspettrale rappresenta l'avanguardia scientifica destinata a guidare la gestione delle colture biologiche nei prossimi decenni. L'evoluzione tecnologica mira all'integrazione di sensori iperspettrali compatti su Sciami di Droni Autonomi (UAV Swarms):
- Coordinamento Operativo Multiscala: Un drone ricognitore principale equipaggiato con sensore iperspettrale sorvola la proprietà ad alta quota ed identifica in tempo reale i micro-focolai di stress molecolare, inviando le coordinate cartesiane a droni di supporto operanti a bassa quota per la conferma visiva e l'irrorazione biologica mirata.
- Democratizzazione della Tecnologia: L'ottimizzazione dell'efficienza dei sensori e la riduzione dei costi dei processori Edge AI renderà la diagnostica molecolare aerea uno strumento accessibile a tutti i professionisti ed agronomi, consolidando la transizione verso un'agricoltura priva di prodotti chimici di sintesi.
Considerazioni economico-Gestionali e ritorno dell'Investimento (ROI)
Sebbene i sensori iperspettrali aerei richiedano un investimento iniziale superiore rispetto ai tradizionali sistemi multispettrali, il loro impiego trova una giustificazione economico-finanziaria nelle colture ad alto valore aggiunto (vigneti di pregio, oliveti secolari, vivai e impianti sementieri). Identificando precocemente focolai epidemici prima che si diffondano all'intera piantagione ed evitando l'abbattimento tardivo di centinaia di alberi, il telerilevamento iperspettrale erogato dai droni ITALDRONI garantisce un Ritorno dell'Investimento (ROI) elevato, proteggendo il capitale vegetale aziendale e salvaguardando il valore economico della produzione.
